Cabeamento MPO/MTP para Data Center
Conjunto SN-MT
O conector SN-MT é um conector de fibra óptica popular usado em data centers, telecomunicações e redes ópticas.
Especificações completas, amostras e preços por volume sob consulta — normalmente respondemos em 24 horas.
100% Testado Pré-Envio
Perda de inserção e de retorno (IL/RL) verificada em cada montagem
Fabricante com 17 Anos de Experiência
Três fábricas próprias com mais de 100 linhas de produção
Verticalmente Integrado
Extrusão de cabos, moldes e montagem em um só lugar
Descrição
O conector SN-MT é um conector de fibra óptica popular usado em data centers, telecomunicações e redes ópticas. Conhecido por seu tamanho compacto e alto desempenho, ele oferece uma solução confiável para conectar fibras ópticas em diversas aplicações. Com o crescimento da demanda por transmissão de dados mais rápida e conectividade aprimorada, o conector SN-MT tornou-se um componente essencial nas redes ópticas modernas.
Especificações Técnicas
Características de Desempenho
Item | Monomodo | Multimodo | Referência |
|---|---|---|---|
Perda de inserção (SN-MT) | ≤0.35 dB | ≤0.35 dB | IEC 61300-3-3, IEC 61300-3-6 |
Perda de retorno (SN-MT) | ≥60 dB (APC) | ≥35 dB (APC) |
|

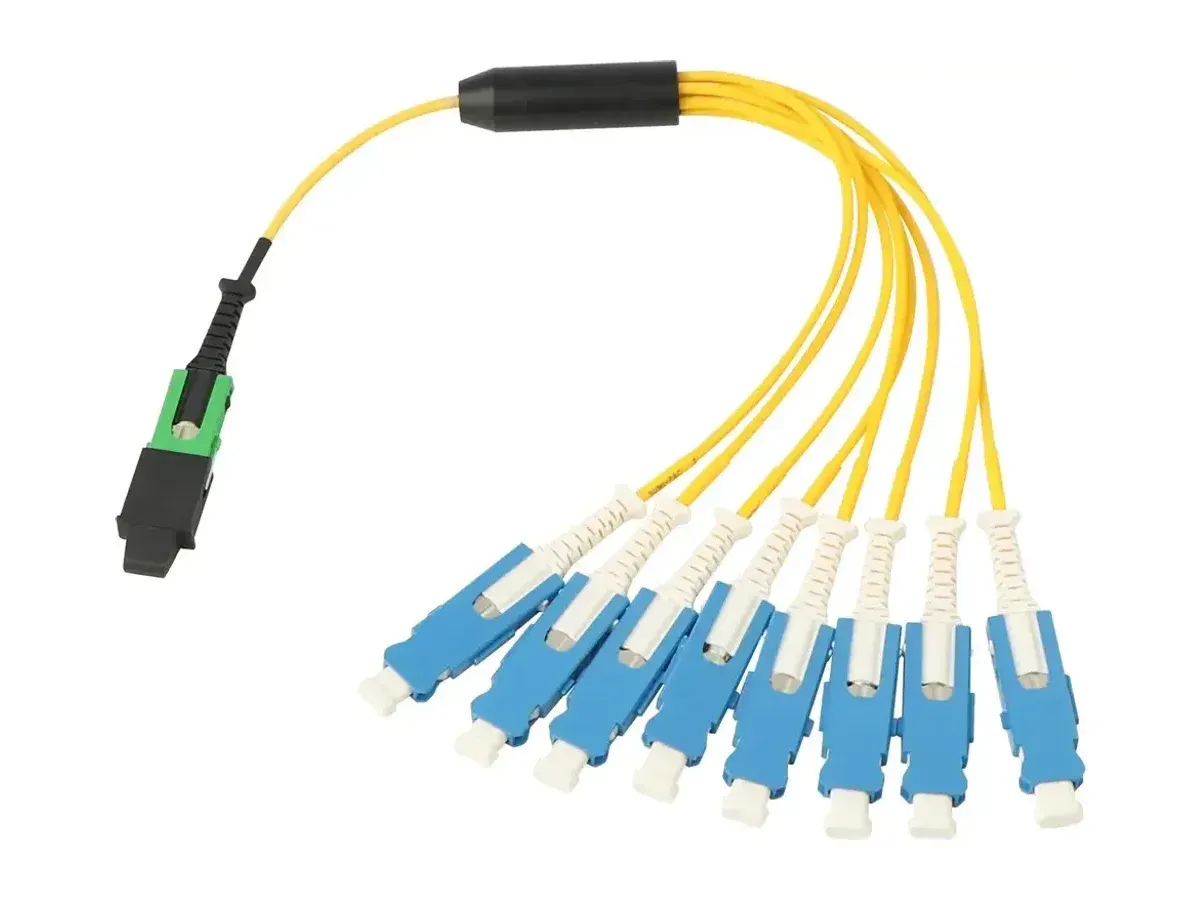

Perda de inserção (SN) | ≤0.35 dB | ≤0.35 dB |
|
Perda de retorno (SN) | ≥50 dB (UPC); ≥60 dB (APC) | ≥30 dB (PC) |
|

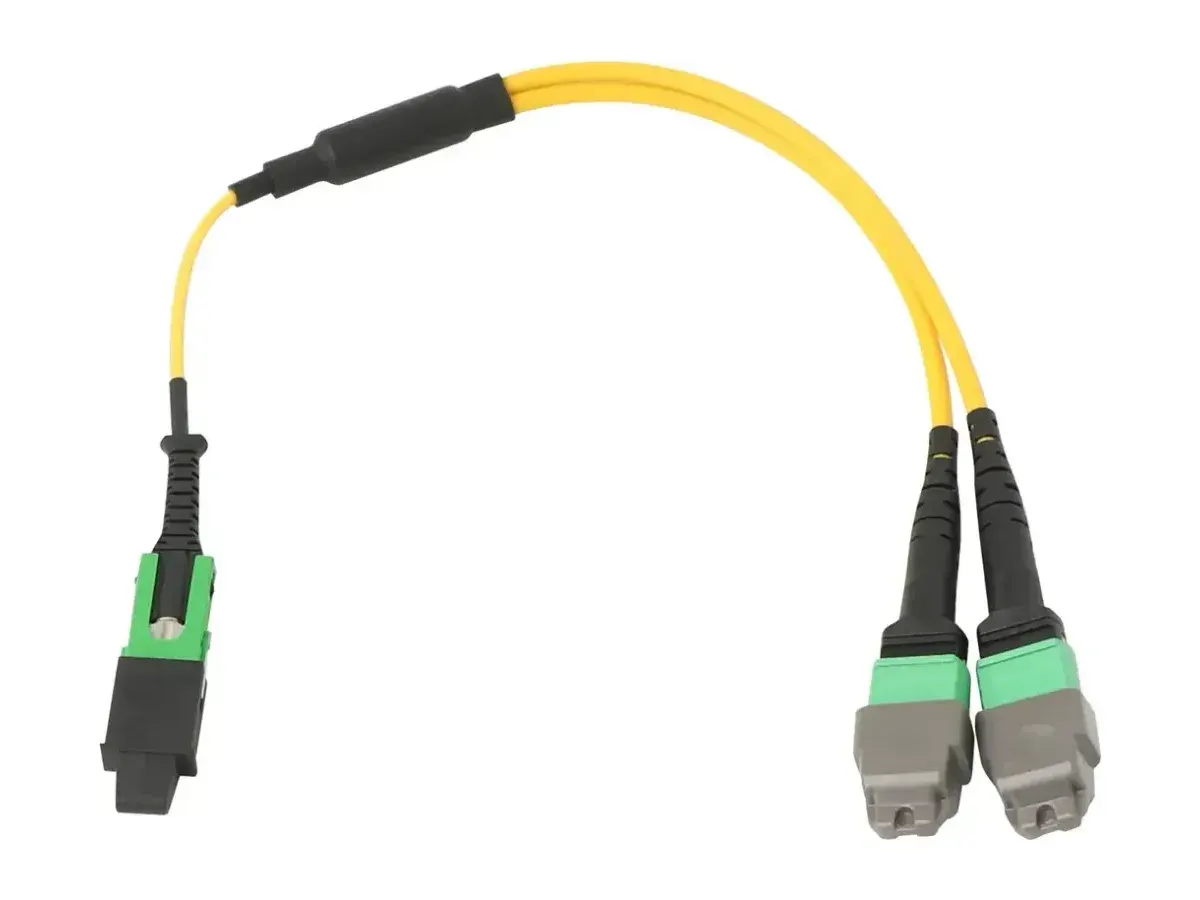

Perda de inserção (MPO) | ≤0.35 dB | ≤0.35 dB |
|
Perda de retorno (MPO) | ≥60 dB (APC) | ≥30 dB (PC); ≥35 dB (APC) |
|
Perda de inserção (Uniboot LC) | ≤0.35 dB | ≤0.35 dB |
|
Perda de retorno (Uniboot LC) | ≥50 dB (UPC); ≥60 dB (APC) | ≥30 dB (PC) |
|
Temperatura de operação | -10 ℃ ~ +60 ℃ |
|
|
Temperatura de armazenamento | -20 ℃ ~ +70 ℃ |
|
|
Características do Cabo
Item | Valor |
|---|---|
Número de fibras | 16 |
Tipo de fibra | SM, MM |
Elemento de tração | Fio de aramida |
Revestimento externo | LSZH, OFNR, OFNP ou personalizado |
Diâmetro externo | 2.0 ± 0.1 mm / 2.6 ± 0.1 mm |
Raio mínimo de curvatura (dinâmico / estático) | 20D / 10D |
Tração máxima permitida (curto / longo prazo) | 100 N / 30 N |
Características da Fibra Óptica
Tipo de fibra | Atenuação 1310/1550nm típ. (dB/km) | Atenuação 850/1300nm típ. (dB/km) | Largura de banda modal efetiva 850nm (MHz·km) | Raio mínimo de curvatura (mm) |
|---|---|---|---|---|
G.657A1 | 0.36 / 0.22 | — | — | 10 |
G.657A2 | 0.36 / 0.22 | — | — | 7.5 |
OM1 | — | 3.0 / 1.0 | — | 30 |
OM2 | — | 3.0 / 1.0 | — | 30 |
OM3 | — | 3.0 / 1.0 | ≥2000 | 30 |
OM4 | — | 3.0 / 1.0 | ≥4700 | 30 |
OM5 | — | 3.0 / 1.0 | ≥4700 | 30 |
Características
- Design de alta densidade: suporta uma configuração de alta densidade, acomodando mais fibras em um espaço menor
- Instalação rápida: projetado para uma instalação rápida e fácil que reduz o tempo de configuração e a mão de obra
- Baixa perda de inserção: projetado para minimizar a perda de inserção para uma transmissão eficiente com degradação mínima do sinal
- Durabilidade: feito com materiais duráveis para um desempenho de longa duração, mesmo em ambientes adversos
Aplicações
- Data centers
- Telecomunicações
- Redes ópticas
