Série de Cabeamento FTTH

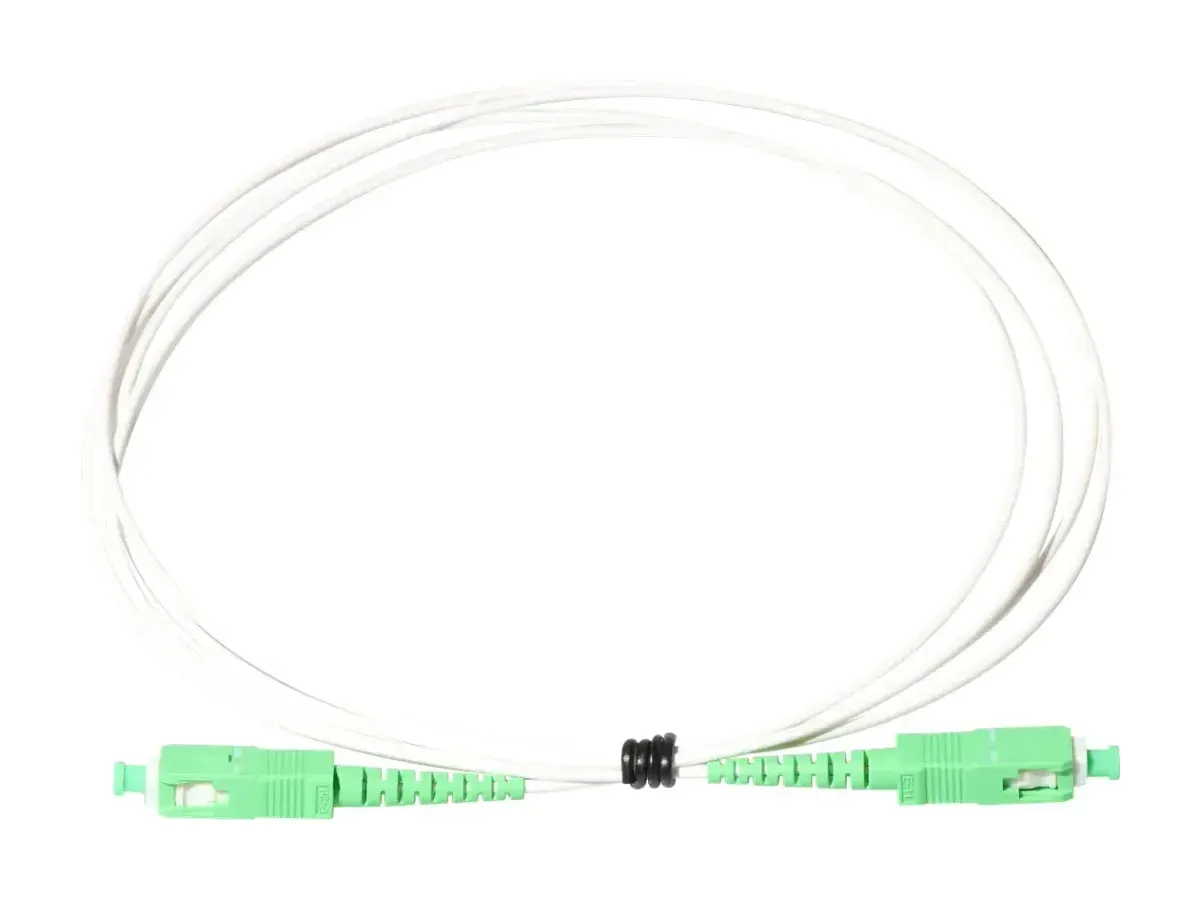

Cordão Óptico Redondo FTTH
O Cordão Óptico Redondo FTTH é uma solução econômica para terminação interna em redes FTTH para uso interno e externo, redes locais e redes de cabeamento de edifícios.
Especificações completas, amostras e preços por volume sob consulta — normalmente respondemos em 24 horas.
100% Testado Pré-Envio
Perda de inserção e de retorno (IL/RL) verificada em cada montagem
Fabricante com 17 Anos de Experiência
Três fábricas próprias com mais de 100 linhas de produção
Verticalmente Integrado
Extrusão de cabos, moldes e montagem em um só lugar
Descrição
O Cordão Óptico Redondo FTTH é uma solução econômica para terminação interna em redes FTTH para uso interno e externo, redes locais e redes de cabeamento de edifícios. Ele fornece interconexão de baixa perda de inserção entre instrumentos, caixas de terminação e equipamentos de comunicação, com um material externo resistente a UV e construção em conformidade com RoHS/REACH.
Especificações Técnicas
Item | SM-UPC (Típ. / Máx.) | SM-APC (Típ. / Máx.) | MM-UPC (Típ. / Máx.) |
|---|---|---|---|
Perda de Inserção | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB |
Perda de Retorno | Mín. 50 dB | Mín. 60 dB | Mín. 30 dB |
Item | Parâmetro |
|---|---|
Comprimento de Onda de Operação | SM 1310–1550 nm; MM 850–1300 nm |
Comprimento de Onda de Teste | SM 1310 & 1550 nm; MM 850 & 1300 nm |
Durabilidade | 200 ciclos |
Temperatura de Operação | -20 a +70 ℃ |
Temperatura de Armazenamento | -20 a +70 ℃ |
Temperatura de Instalação | -10 a +70 ℃ |
Faixa de Diâmetro do Cabo | 0,9–5,0 mm |
Normas | GR-1320, IEC 61753-1, IEC 61754-4 |
Desempenho da montagem
Item | SM-UPC | SM-APC | MM-UPC |
|---|---|---|---|
Perda de Inserção | Máx. 0,3 dB + 0,35 dB/km·L | — | Máx. 0,3 dB + 3,0 dB/km·L |
Perda de Retorno | Mín. 50 dB | Mín. 60 dB | Mín. 30 dB |
Características
- Solução de custo-benefício para terminação interna
- Baixa perda de inserção
- Material do patch cord resistente a UV
- Desempenho mecânico conforme a norma IEC 61754-4
- Materiais em conformidade com RoHS e REACH
Aplicações
- Rede FTTH para uso interno e externo
- Rede de área local e rede de cabeamento de edifícios
- Interconexão entre instrumentos, caixa de terminação e equipamentos de comunicação
