Splitter PLC (FTTH / PON)
O splitter PLC (Planar Lightwave Circuit) é um dispositivo óptico integrado de guia de onda planar que distribui a potência óptica uniformemente na ampla faixa de comprimento de onda de 1260–1650 nm.
Especificações completas, amostras e preços por volume sob consulta — normalmente respondemos em 24 horas.
100% Testado Pré-Envio
Perda de inserção e de retorno (IL/RL) verificada em cada montagem
Fabricante com 17 Anos de Experiência
Três fábricas próprias com mais de 100 linhas de produção
Verticalmente Integrado
Extrusão de cabos, moldes e montagem em um só lugar
Descrição

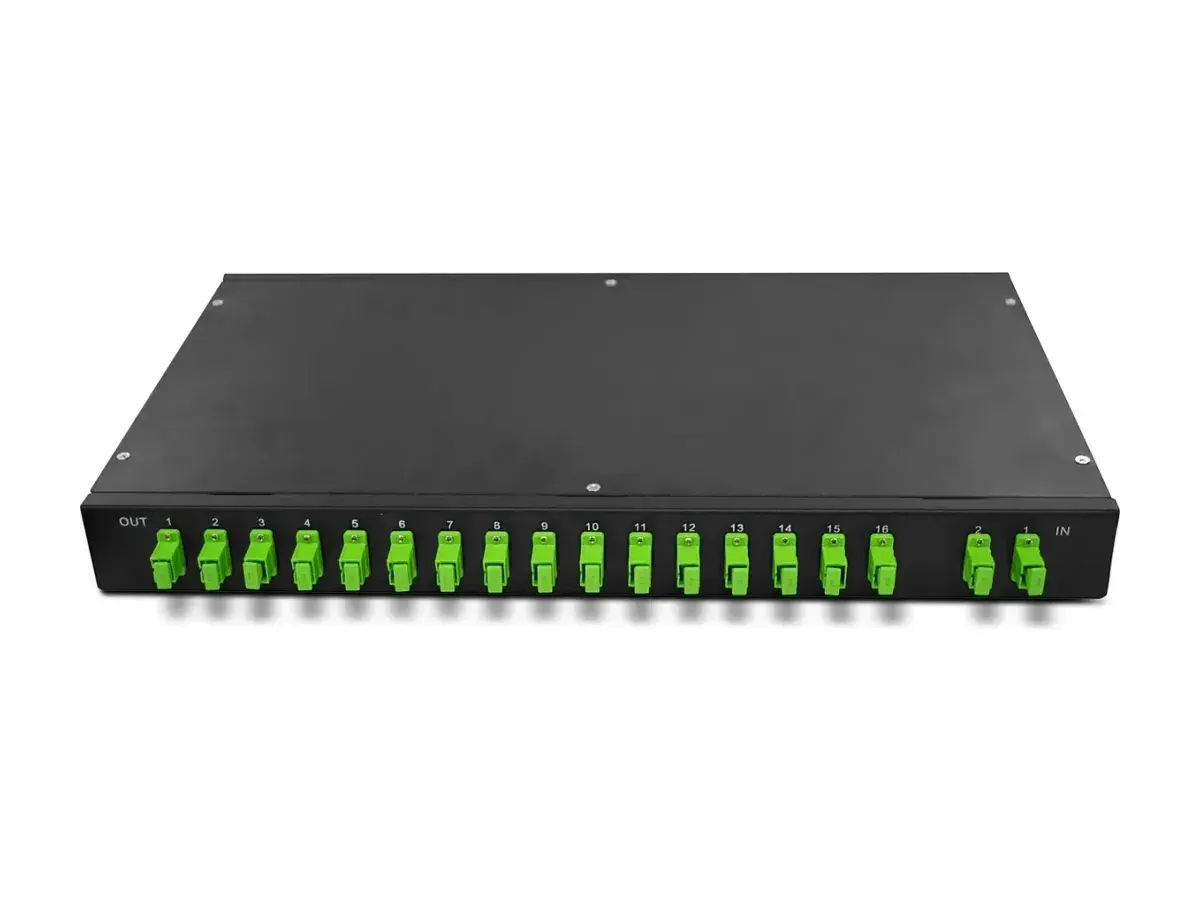

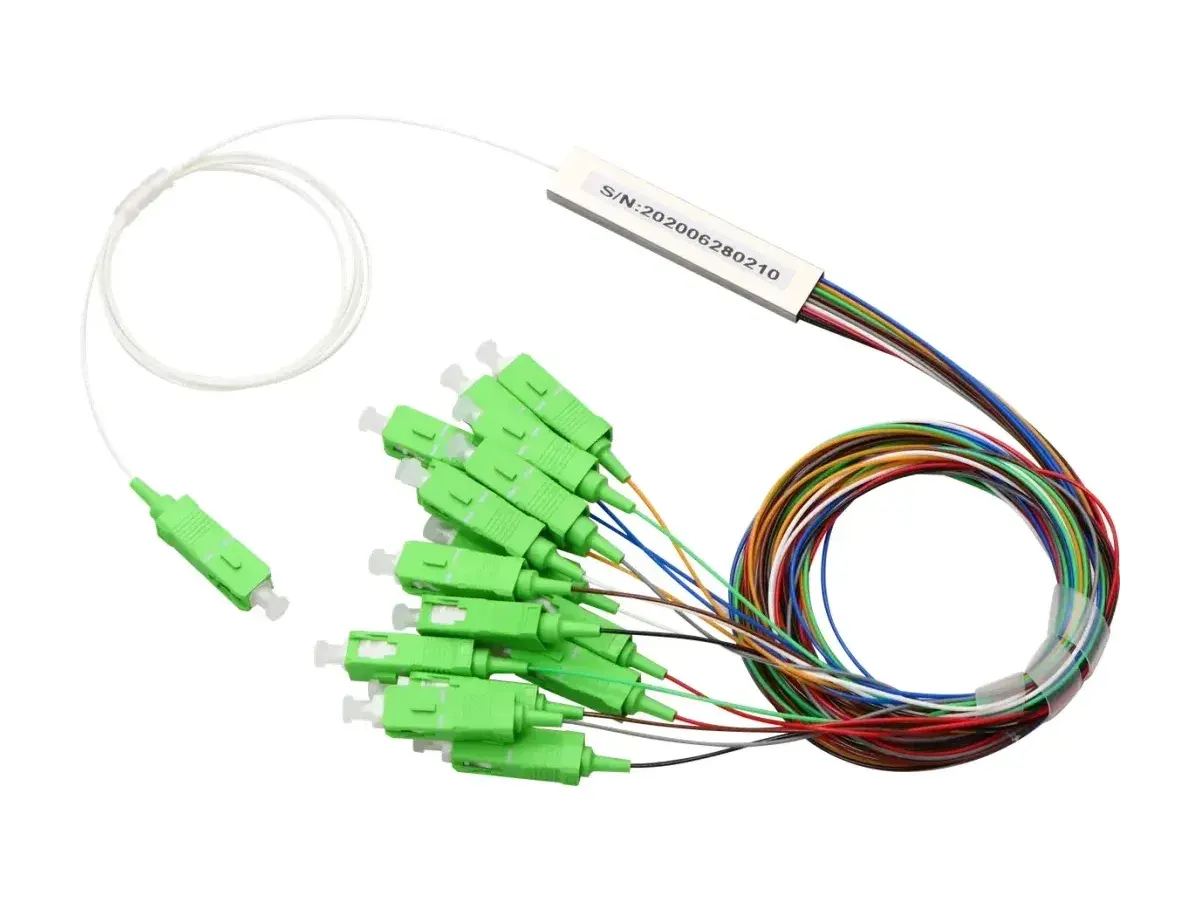

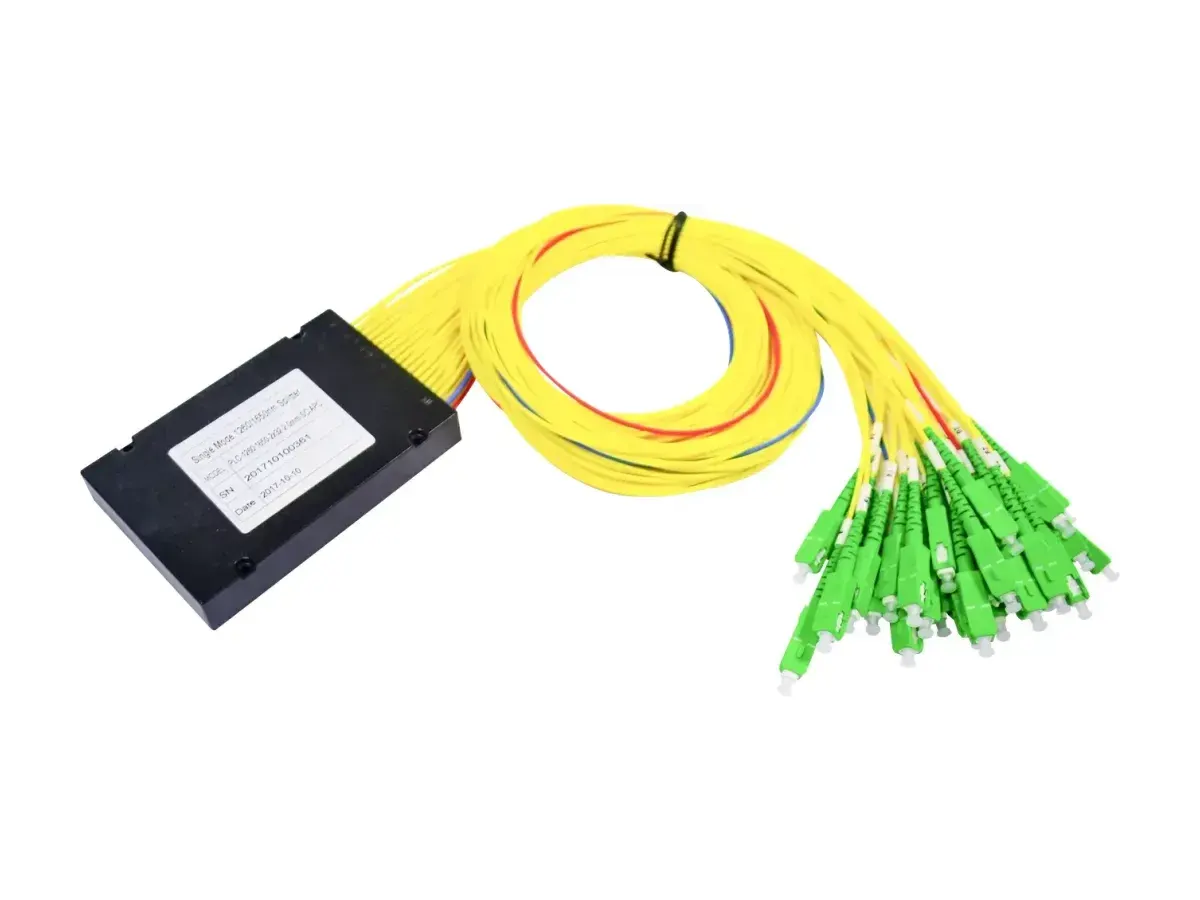

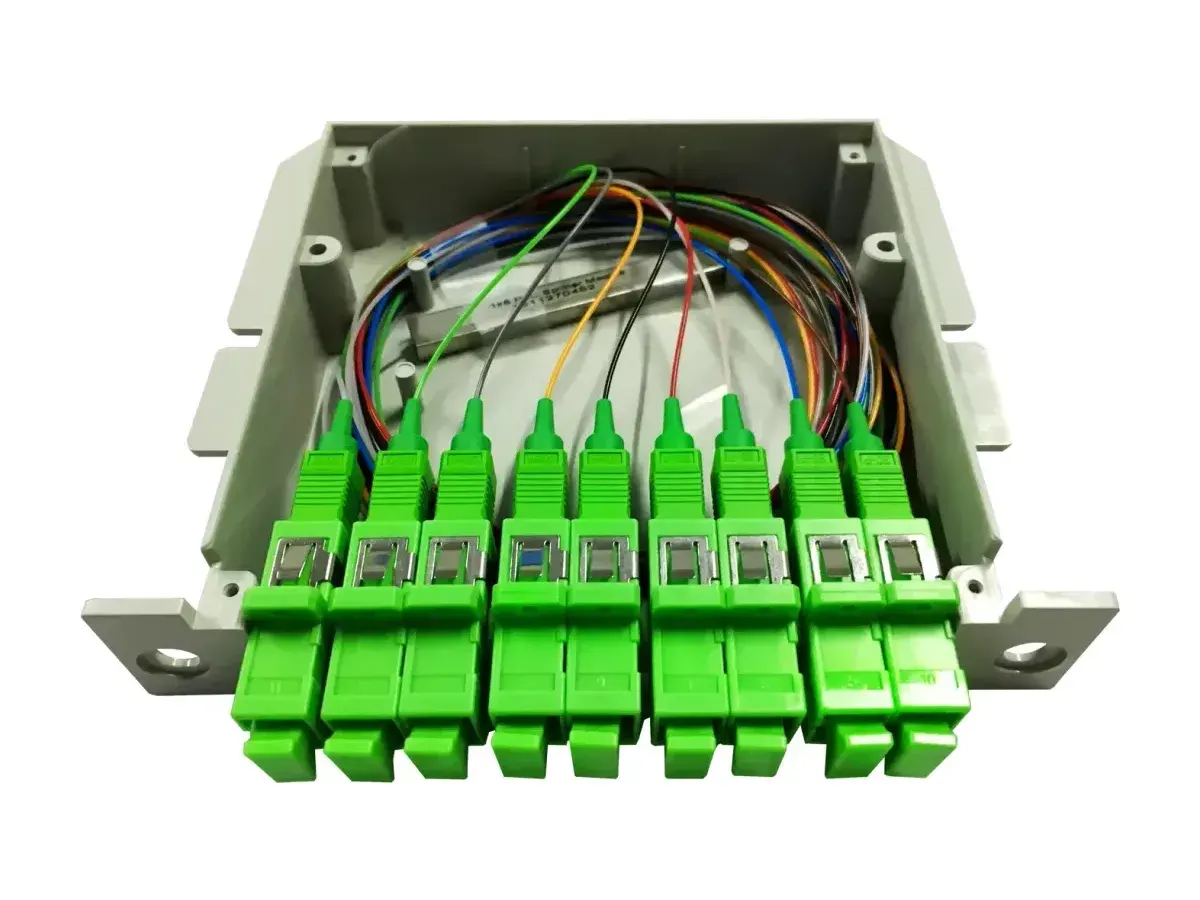

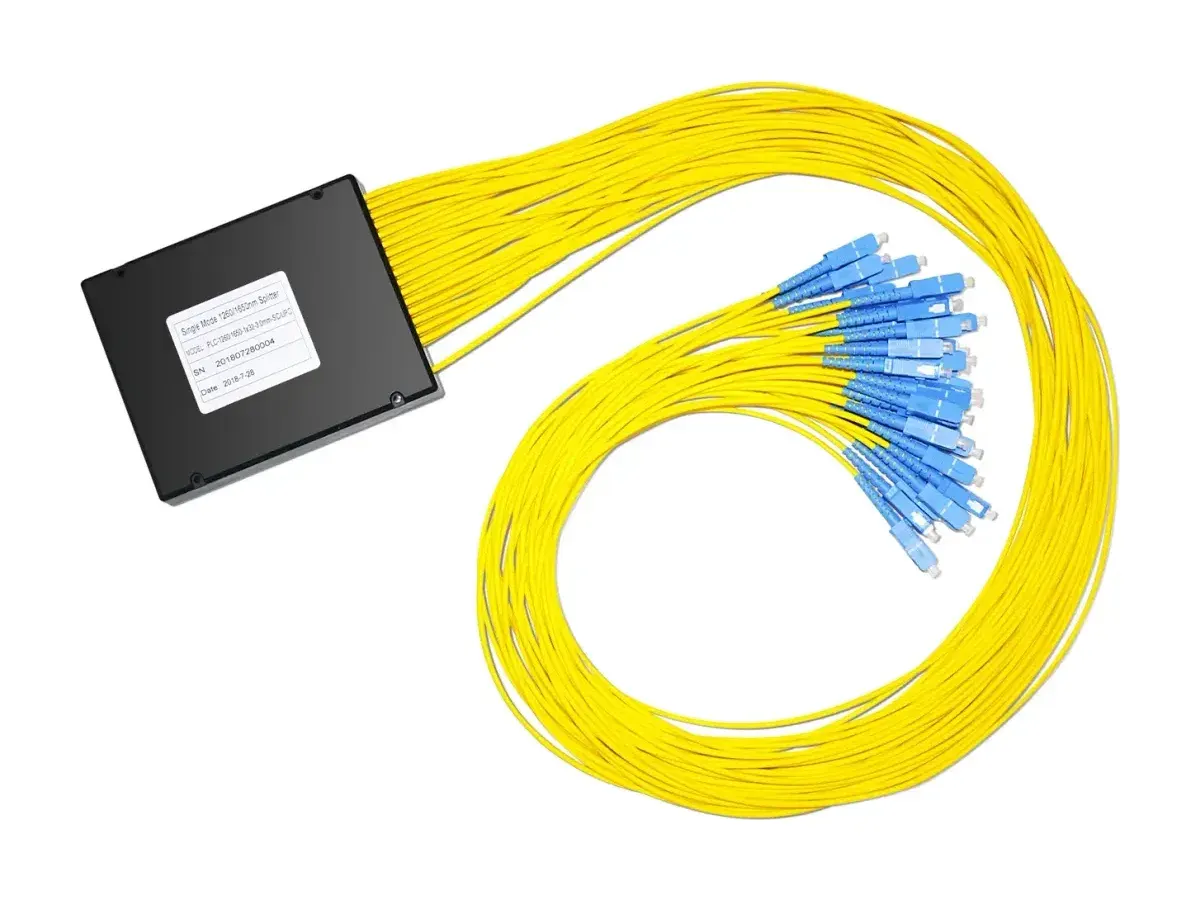

O splitter PLC (Planar Lightwave Circuit) é um dispositivo óptico integrado de guia de onda planar que distribui a potência óptica uniformemente na ampla faixa de comprimento de onda de 1260–1650 nm. Esta faixa abrange os comprimentos de onda de 1310 nm, 1490 nm e 1550 nm usados por EPON, tornando o dispositivo especialmente adequado para acesso a redes ópticas passivas EPON em sistemas de fibra FTTP e aplicações de splitter óptico passivo de banda larga (POS). É fornecido em encapsulamentos tipo mini, caixa ABS, cassete e para montagem em rack.
Especificações Técnicas
N = 1 ou 2 em todas as configurações.
Parâmetro / Tipo | Nx2 | Nx4 | Nx8 | Nx16 | Nx32 | Nx64 |
|---|---|---|---|---|---|---|
Perda de Inserção | ≤3.9 dB | ≤7.1 dB | ≤10.3 dB | ≤13.3 dB | ≤16.3 dB | ≤19.8 dB |
Uniformidade de Perda | ≤0.6 dB | ≤0.6 dB | ≤0.8 dB | ≤1.2 dB | ≤1.5 dB | ≤2.0 dB |
Perda Dependente de Polarização | ≤0.15 dB | ≤0.15 dB | ≤0.2 dB | ≤0.2 dB | ≤0.2 dB | ≤0.3 dB |
Item | Parâmetro |
|---|---|
Fibra | 9/125 µm SMF-28e (ou especificada pelo cliente) |
Comprimento de Onda de Operação | 1260–1650 nm |
Perda de Retorno | UPC ≥50 dB; APC ≥60 dB |
Diretividade | ≥55 dB |
Temperatura de Operação | -40 a +85 ℃ |
Características
- Baixa perda de inserção e baixo PDL
- Divisão de potência uniforme
- Alta confiabilidade
- Excelente estabilidade ambiental
- Tamanho compacto e várias opções de encapsulamento
Aplicações
- Sistemas FTTx
- Sistemas digitais, híbridos e de vídeo AM
- Redes LAN, WAN e metropolitanas
- Sistemas CATV
- Outras aplicações de sistemas de fibra óptica
