Caixa HUB FTTH-144

Name: Caixa HUB FTTH-144
Brand: DYS Fiber Optic
SKU: ftth-144-hub-box

A caixa de distribuição óptica pré-conectorizada FTTH-144 é um nó de distribuição avançado para redes FTTx, proporcionando conexão rápida e confiável, juntamente com boa proteção e gerenciamento para a rede FTTx.

Solicitar orçamento Personalizar este produto

Especificações completas, amostras e preços por volume sob consulta — normalmente respondemos em 24 horas.

100% Testado Pré-Envio
Perda de inserção e de retorno (IL/RL) verificada em cada montagem
Fabricante com 17 Anos de Experiência
Três fábricas próprias com mais de 100 linhas de produção
Verticalmente Integrado
Extrusão de cabos, moldes e montagem em um só lugar

Description

The FTTH-144 pre-connectorized optical distribution box is an advanced FTTx network distribution node, providing quick and reliable connection along with good protection and management for the FTTx network.

Technical Specifications

General

Item	Specification	Remark
Material of housing	PP
Material of internal components	PC+ABS / ABS
Material of metal accessory	High-quality stainless steel

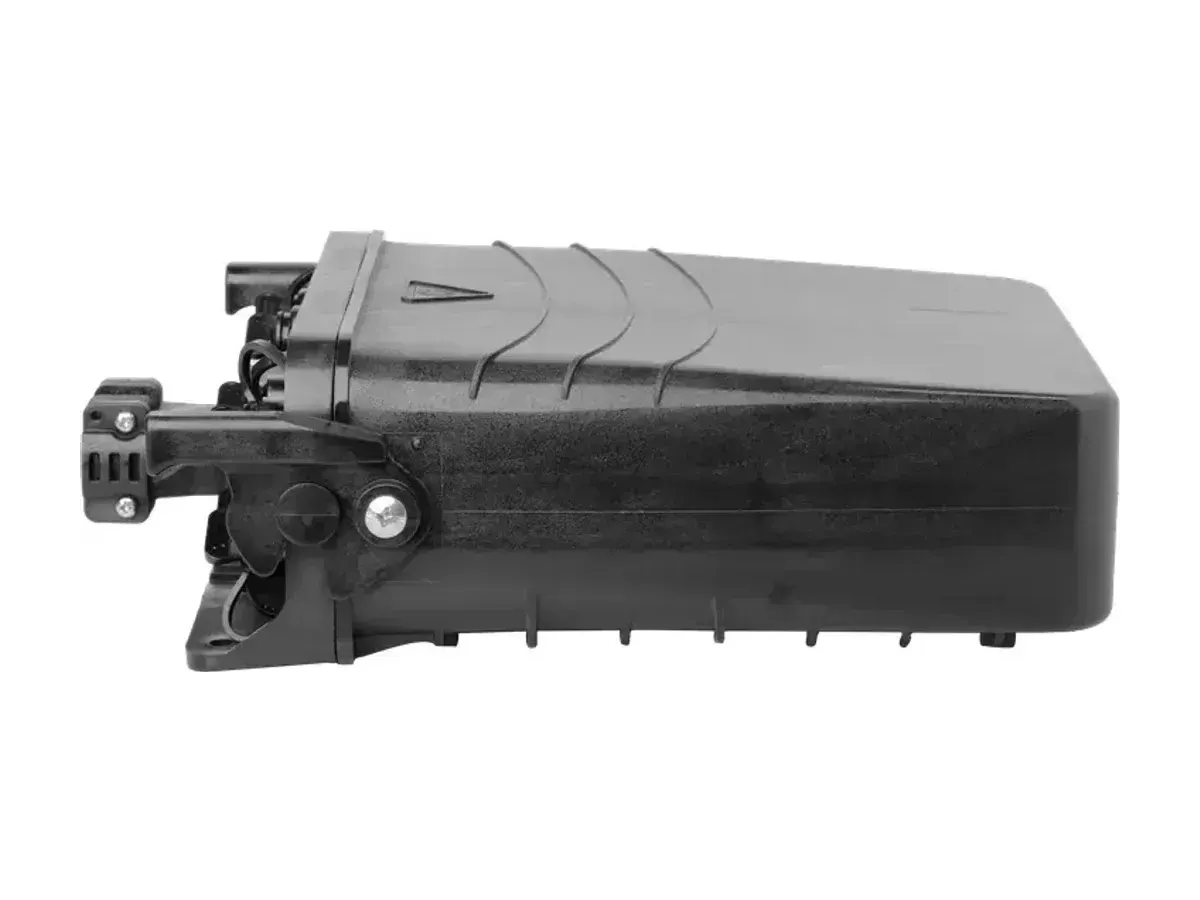

External dimension	271 × 218 × 97 mm	A×B×C
Color	Black

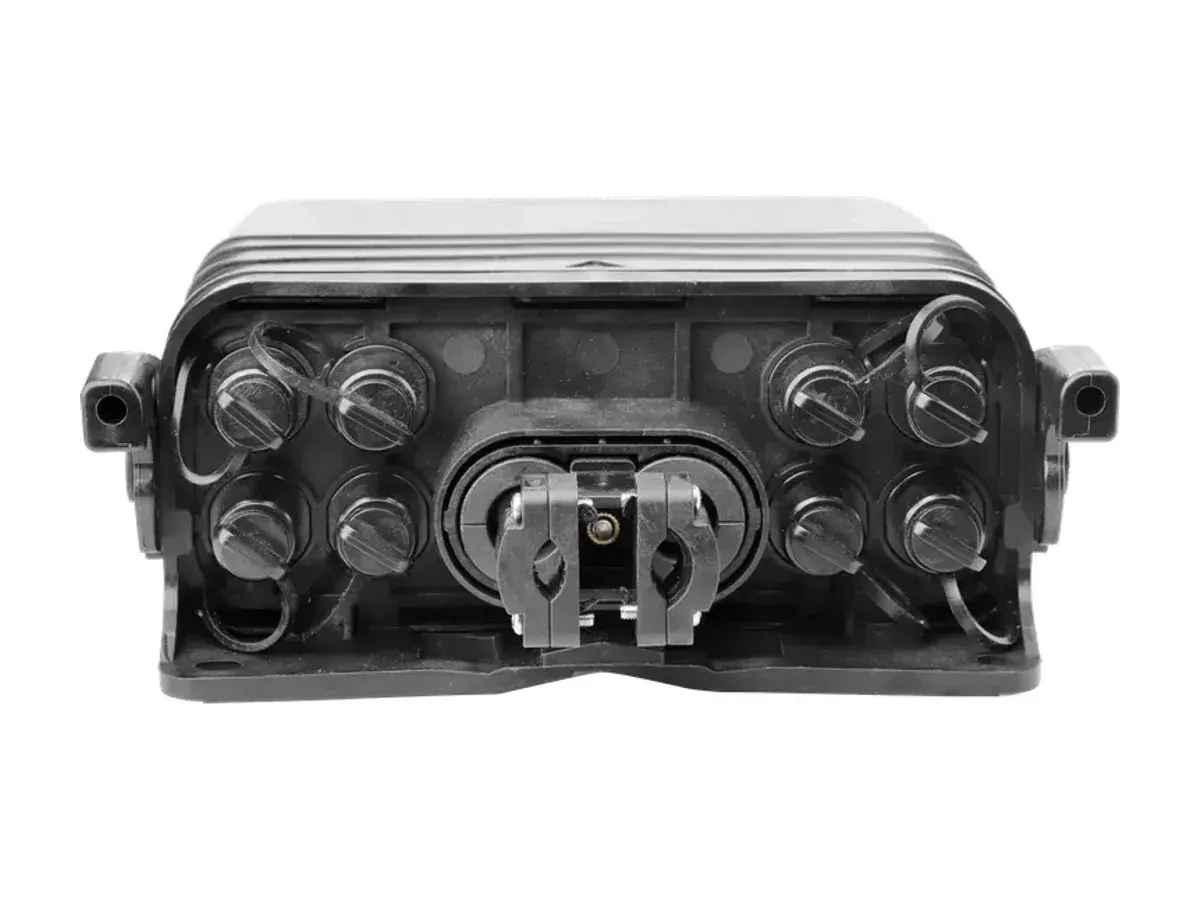

Pre-connectorized ports	12 (SC/APC) + 1 (MPO)
IP grade	IP68
Flammability	UL-94HB	Padrão
Teste de névoa salina neutra (NSS)	48 h

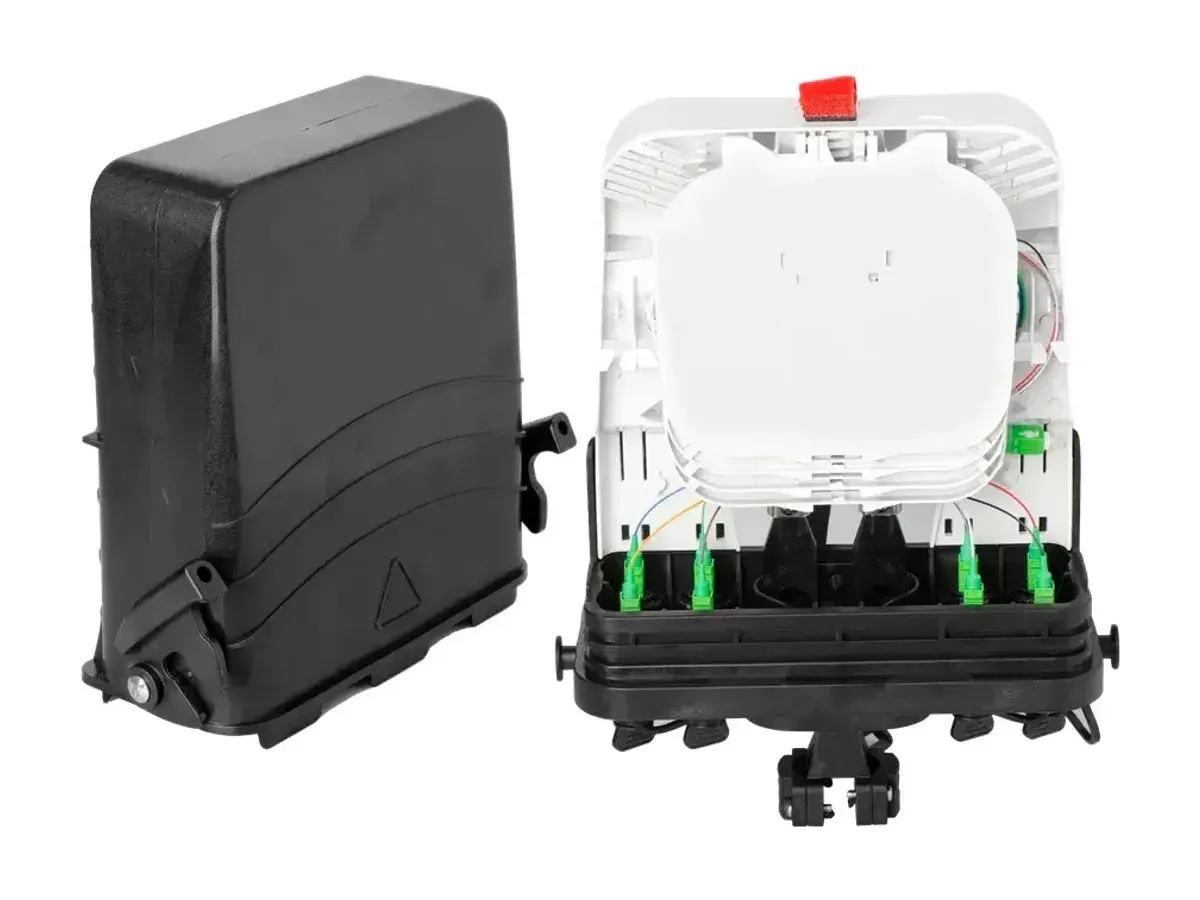

Capacidade de Fusão

Máx. de fibras	Configuração
48	Bandeja A, 12×4 = 48, 2 camadas de protetor de emenda termocontrátil
64	Bandeja B, 8×8 = 64, 1 camada de protetor de emenda termocontrátil
96	Bandeja D, 24×4 = 96, 2 camadas de protetor de emenda termocontrátil

Opções de Splitter Micro PLC

Splitter	Observações
1×2 / 1×4 / 1×8	Tamanho do splitter 60×7×4 mm. Instala-se em bandejas de emenda tipo A, tipo C e tipo D — 1 pç por bandeja
1×16	Tamanho do splitter 60×12×4 mm. Instala-se em bandejas de emenda tipo A-1 e tipo E-1 — 1 pç por bandeja

Ambiente de Aplicação

Item	Valor
Temperatura de operação	-40 ℃ ~ +65 ℃
Temperatura de instalação	-15 ℃ ~ +40 ℃
Temperatura de armazenamento	-45 ℃ ~ +75 ℃
Umidade relativa	≤85% (+30 ℃)
Pressão atmosférica	70 kPa ~ 106 kPa

Especificações Ópticas (valores padrão, personalizáveis)

Componente	IL — pigtail/divisor (dB)	IL — caixa de distribuição (dB)	RL (dB)
Pigtail SC/APC SM (G657A2, 1.5 m)	≤0.3	≤0.5	≥55
Divisor PLC 1×2, SC/APC	≤4.0	≤4.2	≥55
Divisor PLC 1×4, SC/APC	≤7.4	≤7.6	≥55
Divisor PLC 1×8, SC/APC	≤10.5	≤10.7	≥55
Divisor PLC 1×16, SC/APC	≤13.5	≤13.7	≥55

Método de teste — IL: IEC 61300-3-4 Método B; RL: IEC 61300-3-6 Método 1. Este produto está em conformidade com a diretiva de proteção ambiental RoHS.

Características

Design de estrutura avançado, fácil operação e roteamento racional.
Material: PP.
À prova de umidade, à prova d'água, à prova de poeira, antienvelhecimento.
Nível de proteção até IP68.
13 adaptadores pré-conectorizados.
Uma variedade de tipos de bandejas são opcionais e podem até ser misturadas (instalação de duas bandejas) de acordo com a demanda de configuração.
Métodos de instalação: montagem em poste, montagem aérea, montagem em parede.

Aplicações

Nós de distribuição de rede Fiber to the Home (FTTH) e FTTx
Pontos de acesso externos em poste, aéreos e de parede
Acesso de banda larga e distribuição de última milha

Embalagem

Item	Material	Dimensões (mm)	Quantidade	Peso bruto (kg)
Embalagem individual do produto	Caixa de papelão	280 × 220 × 105	1	1.7
Caixa de papelão externa	Caixa de papelão	460 × 290 × 570	10	17.8
