Conjuntos MPO/MTP Série IP

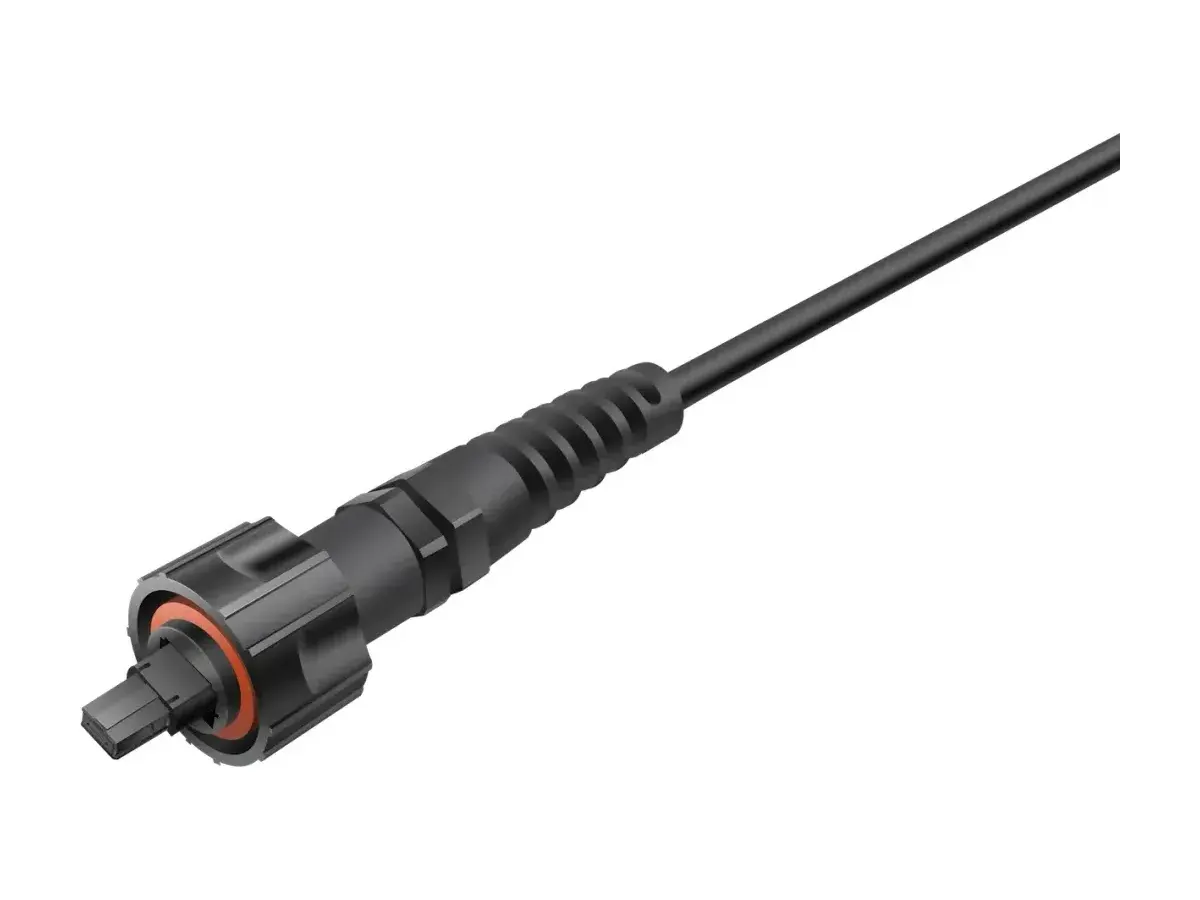

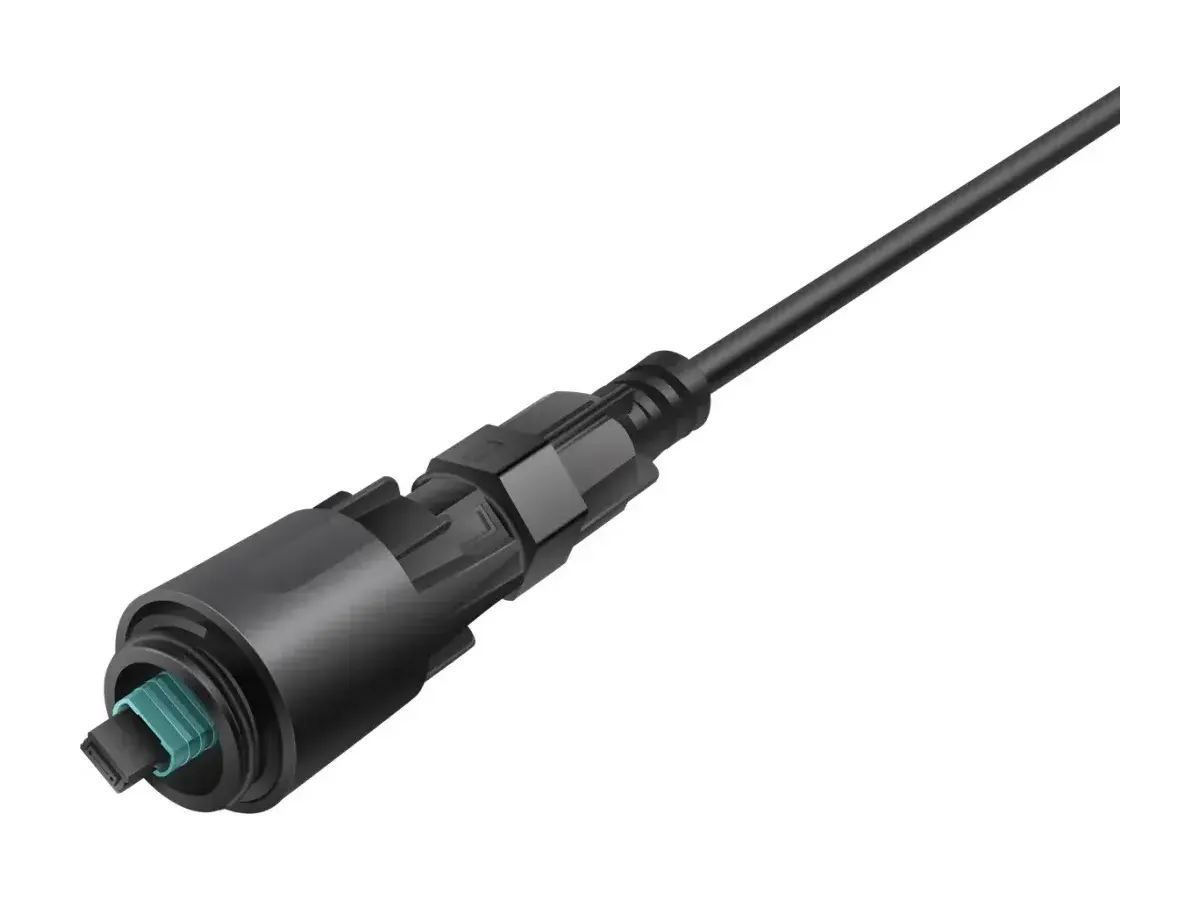

A Série IP oferece interfaces MPO/MTP padrão ou de baixa perda, protegidas por uma carcaça que atende à vedação ambiental IP67, com um design de travamento tipo baioneta classificado como IP68.
Especificações completas, amostras e preços por volume sob consulta — normalmente respondemos em 24 horas.
100% Testado Pré-Envio
Perda de inserção e de retorno (IL/RL) verificada em cada montagem
Fabricante com 17 Anos de Experiência
Três fábricas próprias com mais de 100 linhas de produção
Verticalmente Integrado
Extrusão de cabos, moldes e montagem em um só lugar
Descrição
A Série IP oferece interfaces MPO/MTP padrão ou de baixa perda, protegidas por uma carcaça que atende à vedação ambiental IP67, com um design de travamento tipo baioneta classificado como IP68. As configurações são altamente personalizáveis para atender a implantações ópticas exigentes em ambientes externos e hostis.
Especificações Técnicas
Desempenho Óptico
Conector | Modo | Face de Contato | IL Padrão máx. (dB) | RL Padrão mín. (dB) | IL Elite máx. (dB) | RL Elite mín. (dB) |
|---|---|---|---|---|---|---|
MPO/MTP | SM | 12F/APC | ≤0.70 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 24F/APC | ≤0.75 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 48F/APC | ≤0.75 | ≥60 | — | — |
MPO/MTP | MM | 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
MPO/MTP | MM | 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
MPO/MTP | MM | 48F/PC | ≤0.50 | ≥20 | — | — |
LC/SC/FC/ST | SM | APC | ≤0.30 | ≥60 | ≤0.10 | ≥60 |
LC/SC/FC/ST | SM | UPC | ≤0.20 | ≥50 | ≤0.10 | ≥50 |
LC/SC/FC/ST | MM | PC | ≤0.20 | ≥30 | ≤0.10 | ≥30 |
Comprimento de onda de teste: SM @ 1310/1550nm, MM @ 850/1300nm. Conformidade com a norma: GR-326, GR-1435.
Propriedades Mecânicas
Item | Critérios | Conformidade |
|---|---|---|
ΔIL após 50 acoplamentos (MPO/MTP) | ≤0.3 dB | GR-1435 |
ΔIL após 500 acoplamentos (LC/SC/FC/ST) | ≤0.2 dB | IEC 61300-2-2 |
Raio de curvatura mínimo (dinâmico) | 20 × OD (diâmetro do cabo) | — |
Raio de curvatura mínimo (estático) | 15 × OD (diâmetro do cabo) | — |
Condições Ambientais
Item | Critérios | Conformidade |
|---|---|---|
Temperatura de operação | -40 ~ 60 ℃ | IEC 61753-1 |
Temperatura de armazenamento | -45 ~ 85 ℃ | — |
Características
- Disponível para interface MPO/MTP padrão ou de baixa perda
- Design de travamento tipo baioneta com vedação IP68
- Configurações altamente personalizáveis
- Carcaça protetora atende à vedação ambiental IP67
Aplicações
- Rede de comunicação de dados
- Rede de acesso a sistemas ópticos
- Rede de área de armazenamento / Fibre Channel
- Arquiteturas de alta densidade
