MPO/MTP Rechenzentrums-Verkabelung

MMC-Kabelkonfektionen

Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.

100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren
Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach

Beschreibung

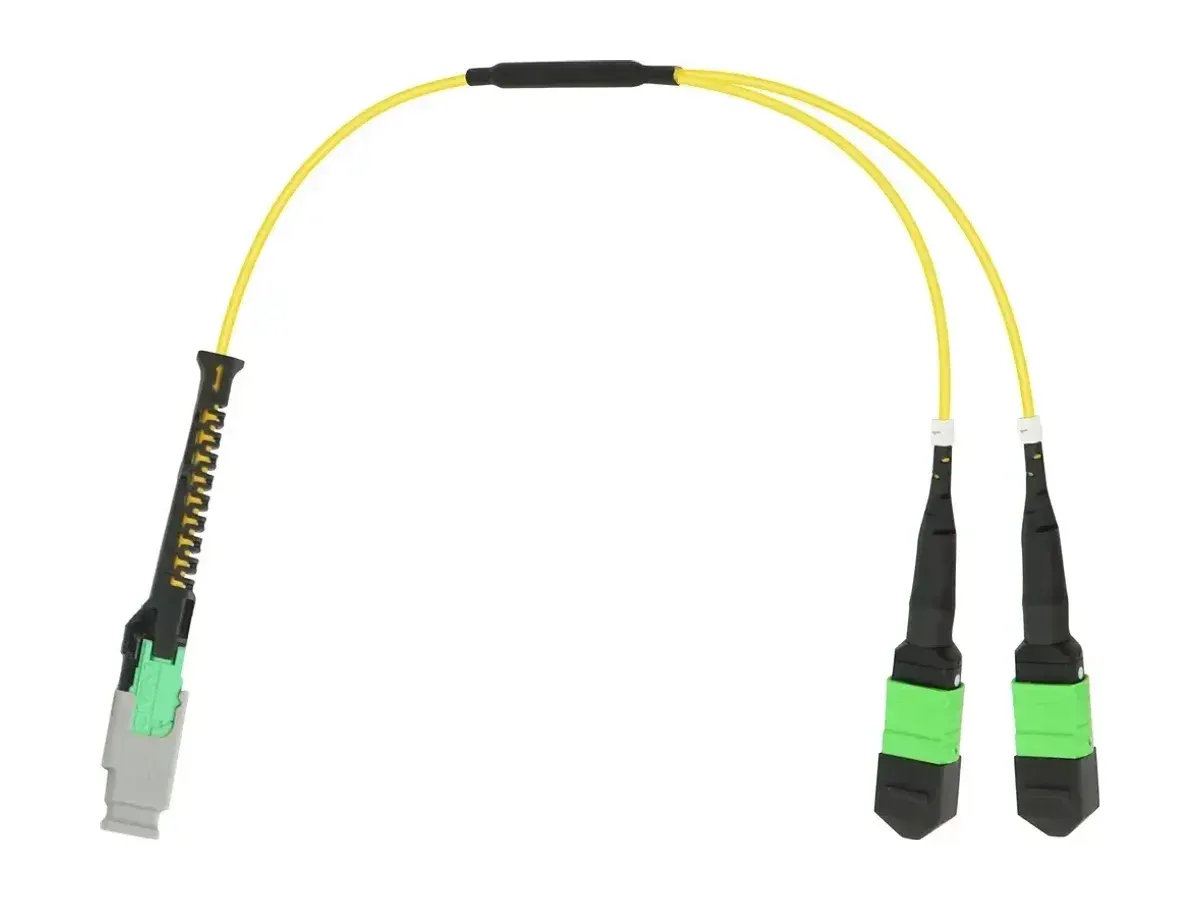

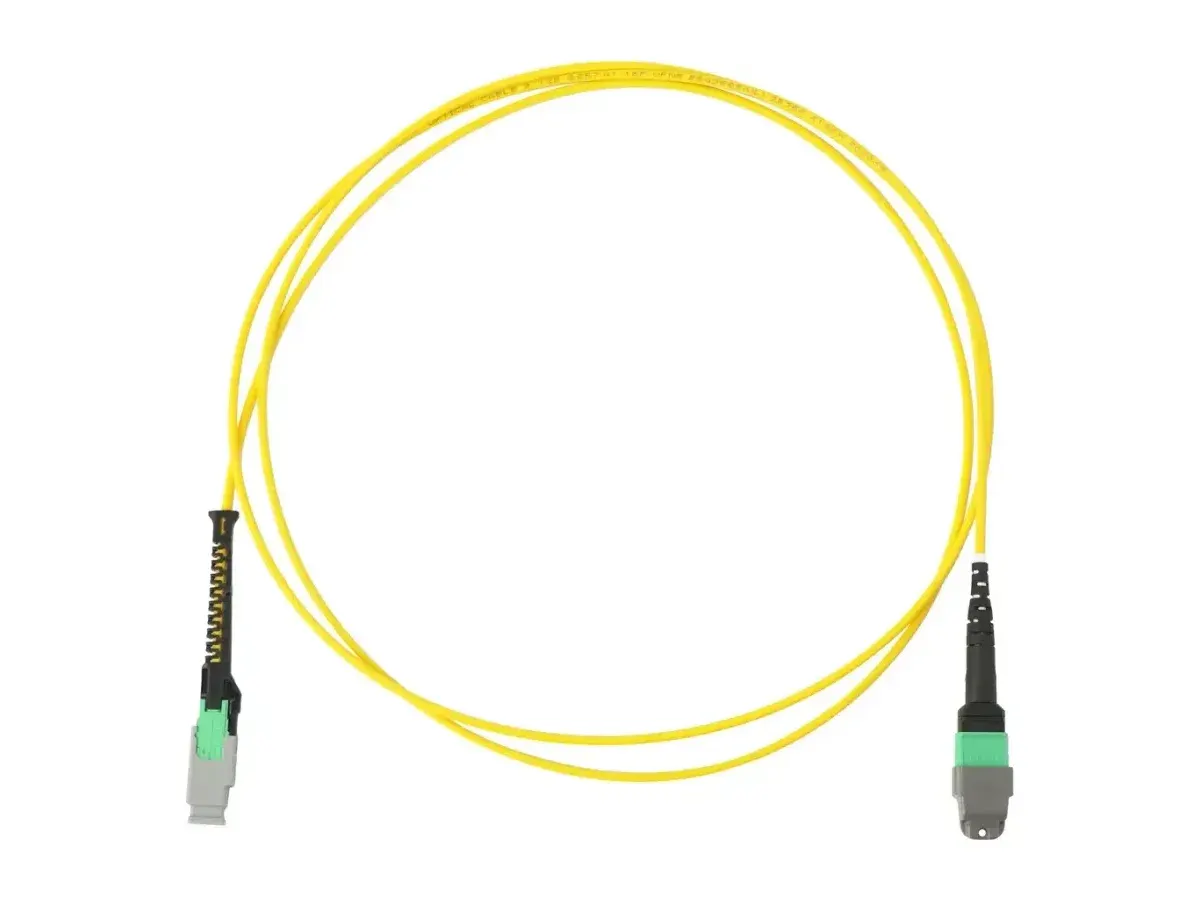

Das MMC-LWL-Kabel ist mit einem MMC-Steckverbinder ausgestattet, einem mehrfasrigen LWL-Steckverbinder mit sehr kleinem Formfaktor (VSFF), der zum Terminieren von Monomode- und Multimode-LWL-Kabeln mit einem Durchmesser von bis zu 2,5 mm entwickelt wurde. Er verwendet eine neuartige TMT-Ferrulentechnologie, die auf die MT/MT-16-Ausrichtungsstruktur abgestimmt ist. Der Zugriff auf einzelne Steckverbinder in Umgebungen mit extrem hoher Steckverbinderdichte wird durch die Push-Pull-Tüllentechnologie erleichtert.

Die MMC-Konnektivität ermöglicht Lösungen, die den Platzbedarf in einer Vielzahl von Anwendungen minimieren, einschließlich strukturierter Verkabelung, Rechenzentrums-Interconnects mit hoher Faseranzahl und Anwendungen mit hoher Bandbreite. Das Produkt wird auch als MMC-Patchkabel bezeichnet.

Technische Daten

Leistungsmerkmale

Merkmal	Monomode	Multimode	Referenz
Einfügedämpfung (MMC)	≤0.35 dB	≤0.35 dB	IEC 61300-3-3, IEC 61300-3-6
Rückflussdämpfung (MMC)	≥60 dB (APC)	≥35 dB (APC)
Einfügedämpfung (MDC)	≤0.35 dB	≤0.35 dB
Rückflussdämpfung (MDC)	≥50 dB (UPC); ≥60 dB (APC)	≥30 dB (PC)
Einfügedämpfung (MTP)	≤0,35 dB	≤0,35 dB
Rückflussdämpfung (MTP)	≥60 dB (APC)	≥30 dB (PC); ≥35 dB (APC)
Einfügedämpfung (Uniboot LC)	≤0,35 dB	≤0,35 dB
Rückflussdämpfung (Uniboot LC)	≥50 dB (UPC); ≥60 dB (APC)	≥30 dB (PC)
Betriebstemperatur	-10 °C ~ +60 °C
Lagertemperatur	-20 °C ~ +70 °C

Kabel-Eigenschaften

Parameter	Wert
Faseranzahl	16 oder 24
Fasertyp	SM, MM
Zugelement	Aramidgarn
Außenmantel	LSZH, OFNR, OFNP oder kundenspezifisch
Außendurchmesser	2,5 ± 0,1 mm
Min. Biegeradius (dynamisch / statisch)	20D / 10D
Max. zulässige Zugkraft (kurzzeitig / langzeitig)	100 N / 30 N

Eigenschaften der Glasfaser

Fasertyp	Dämpfung 1310/1550nm typ. (dB/km)	Dämpfung 850/1300nm typ. (dB/km)	Effektive modale Bandbreite 850nm (MHz·km)	Min. Biegeradius (mm)
G.657A1	0.36 / 0.22	—	—	10
G.657A2	0.36 / 0.22	—	—	7.5
OM1	—	3.0 / 1.0	—	30
OM2	—	3.0 / 1.0	—	30
OM3	—	3.0 / 1.0	≥2000	30
OM4	—	3.0 / 1.0	≥4700	30
OM5	—	3.0 / 1.0	≥4700	30

Eigenschaften

VSFF-MMC-Steckverbinder unterstützt 3-fache Portdichte bei der Verkabelung gegenüber dem MPO-Format
Obere und untere Führungsschienen ermöglichen die korrekte Ausrichtung zur Vereinfachung von Installation und Wartung
Verwendet bewährte mechanische und Faserausrichtungsstrukturen von MT/MT-16
DirectConect™ Push-Pull-Tülle für müheloses Einstecken und Abziehen des Steckverbinders
TMT Elite™ ermöglicht niedrige Einfügedämpfung (IL) von 0,35 dB und APC für überlegene Rückflussdämpfung
Biegeunempfindliche Faser ermöglicht engere Kabelbiegungen für die Aufbewahrung von Überlängen und die Verlegung
Geprüft nach Telcordia GR-1435
Unterstützt strukturierte Verkabelung in Rechenzentren und Anwendungen mit hoher Bandbreite
250 µm Pitch für Standard-SM- und -MM-Fasern mit 250 µm und kleinerem Außendurchmesser (OD)
Erhältlich in Konfigurationen mit 1×16 und 2×12 Fasern
Einziehösen optional erhältlich, um die Faserenden während der Installation zu schützen

Anwendungen

Strukturierte Verkabelung in Rechenzentren
Rechenzentrums-Interconnects mit hoher Faseranzahl
Anwendungen mit hoher Bandbreite
