MT-Baugruppe
Die Produktfamilie der MT-Baugruppen umfasst passive optische Verbindungskomponenten, die auf der MT-Ferrule basieren und für aktive optische QSFP-, SFP+-Kabel, parallele optische Transceiver-Module und eingebettete Silizium-Photonik ausgelegt sind.
Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.
100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren
Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach
Beschreibung
Die Produktfamilie der MT-Baugruppen umfasst passive optische Verbindungskomponenten, die auf der MT-Ferrule basieren und für aktive optische QSFP-, SFP+-Kabel, parallele optische Transceiver-Module und eingebettete Silizium-Photonik ausgelegt sind. Die einfache Struktur erleichtert die Positionierung, hält die Kosten niedrig und ermöglicht vollständig kundenspezifische Konfigurationen. DYS fertigt innerhalb dieser Produktfamilie mehrere MT-Komponentenkonfigurationen:
- MT-Komponenten — MT-Ferrule mit Führungsstift zu kundenspezifischem Jumper/Linse (Usconect Prizm/Lensed MT); 2F/4F/8F/12F/16F/24F Bändchen; unterstützt 200G (8×25G) und 400G (8×50G); passive Kopplung mit Führungsstiften bei 0°/8°/10° oder aktive Kopplung mit Lichtquelle bei 0–45°.

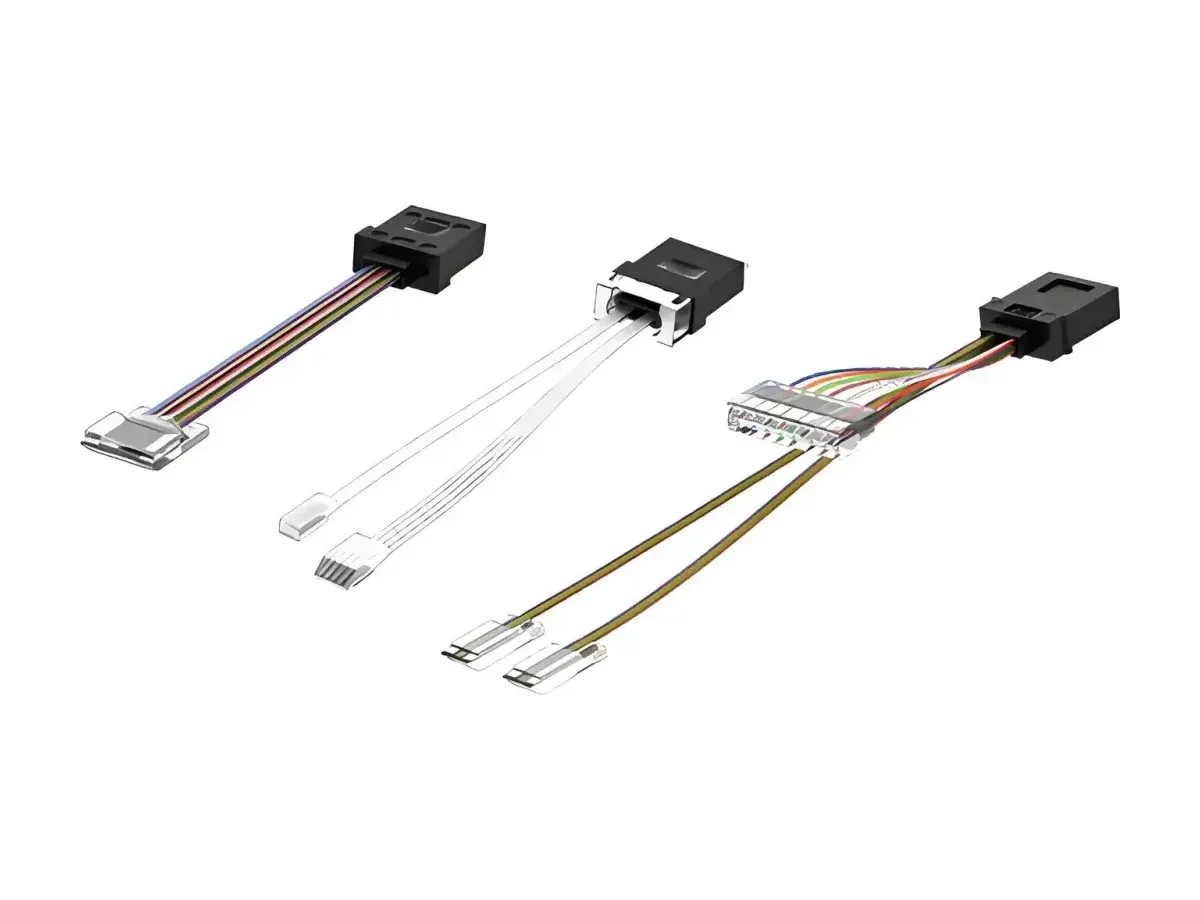

- FA-MT-Komponenten — MT-Ferrule mit Führungsstift zu FA-Schnittstelle (kundenspezifische Größe/Winkel); 12F Bändchen oder Einzelfasern; unterstützt 40G (4×10G) und 100G (4×25G).

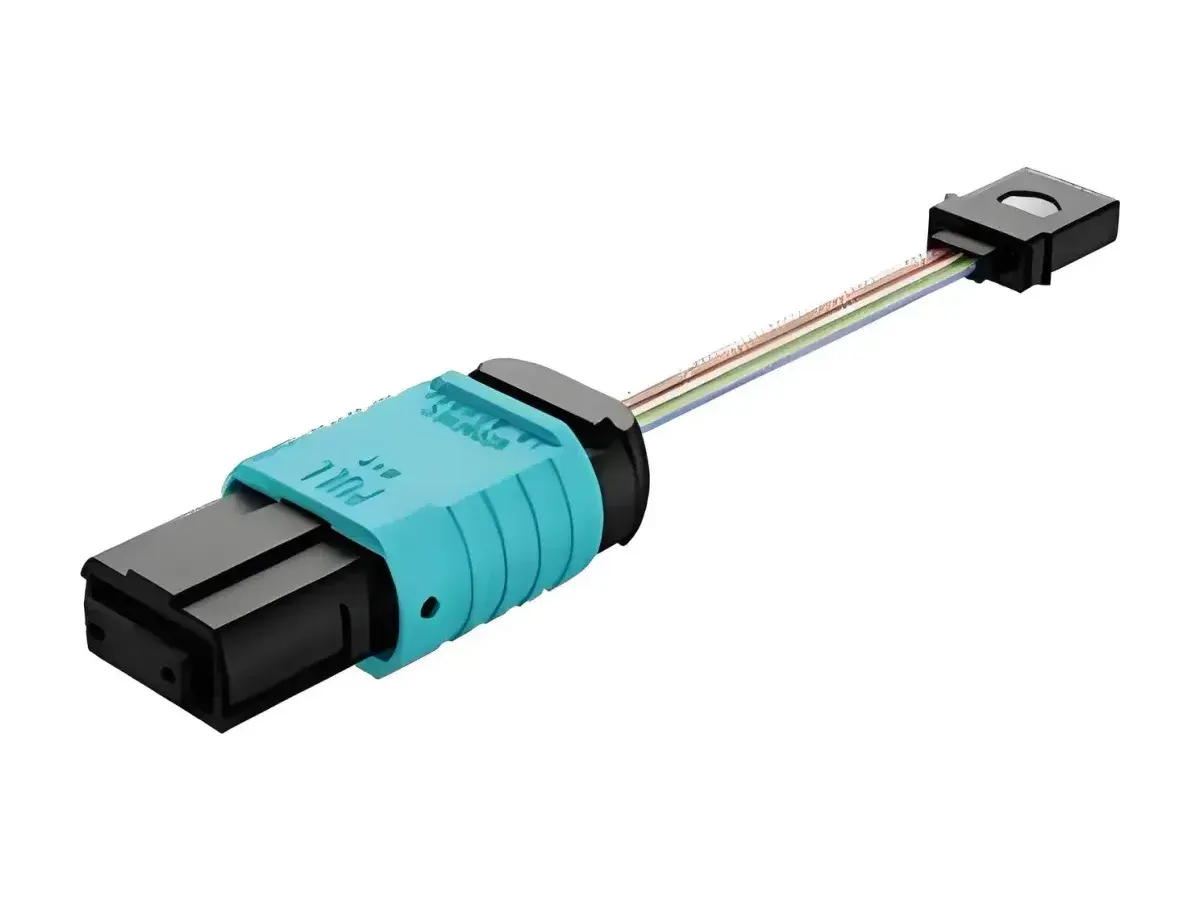

- MPO-MT-Komponenten — MPO auf MT-Ferrule für optische Module, optische FPGA und Silizium-Photonik-Chips auf Leiterplatten; 12F/24F Bändchen; unterstützt 40G (4×10G), 100G (4×25G) und 100G (10×10G); passive Kopplung mit Führungsstiften bei 0°/8°.

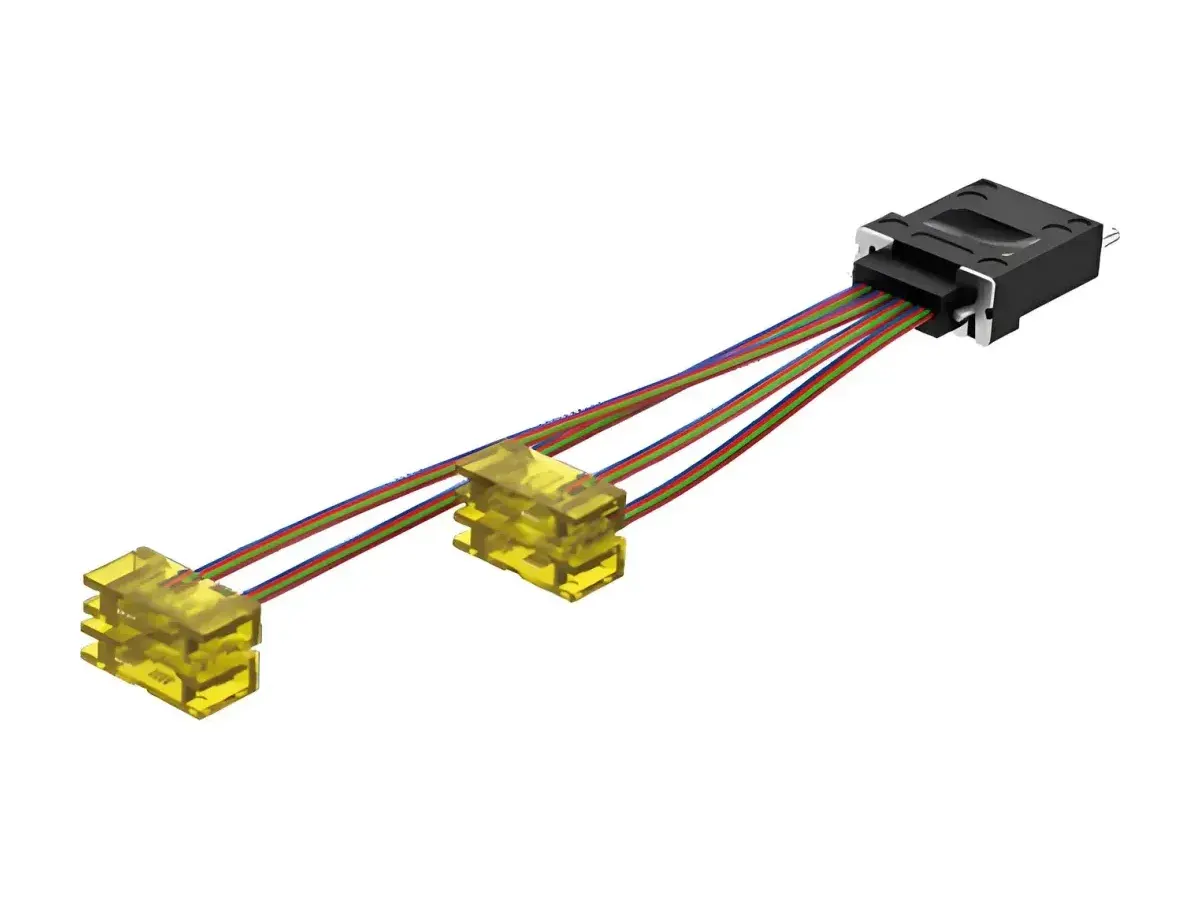

- Jumper-Komponenten — MT-Ferrule mit Führungsstift zu kundenspezifischem Jumper/Linse; 2F–24F Bändchen; unterstützt 200G (8×25G) und 400G (8×50G).

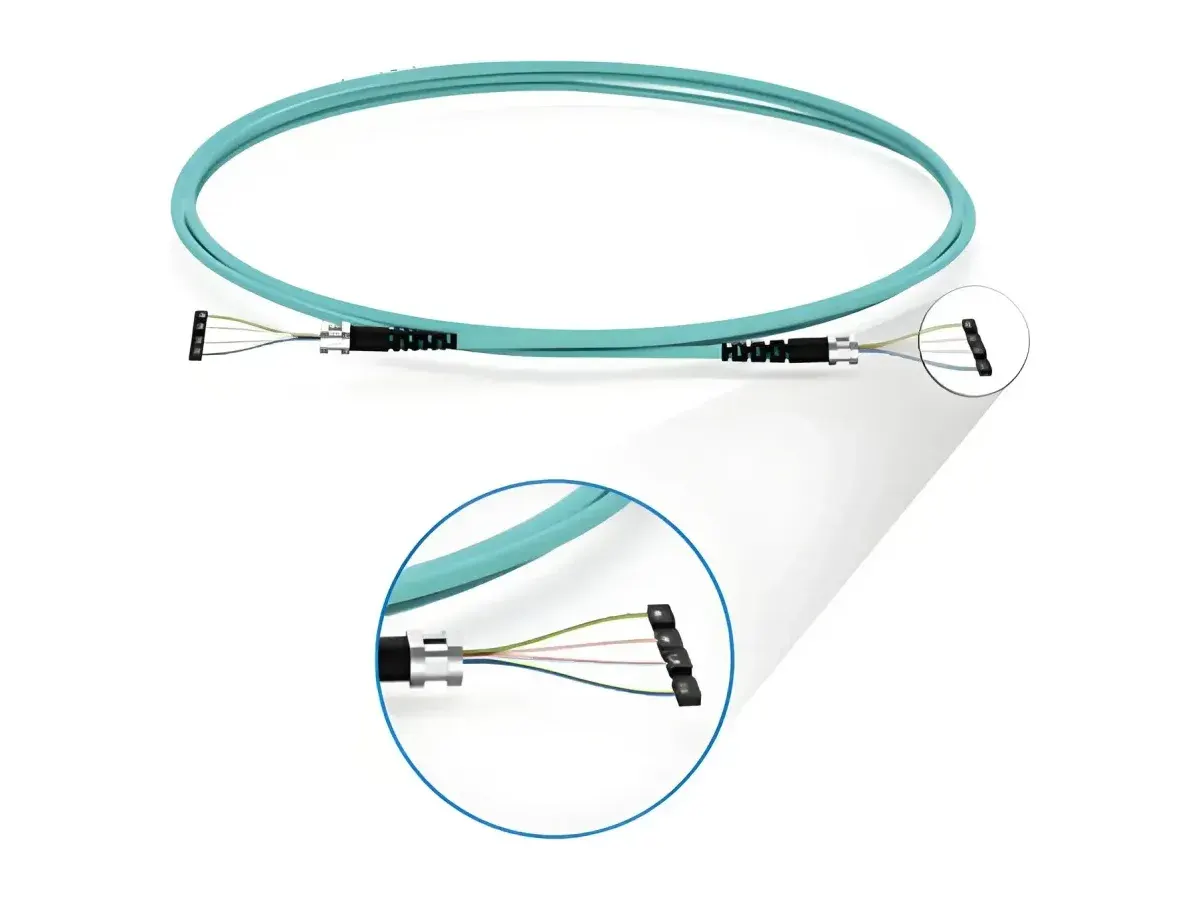

- MT-MT AOC-Jumper — MT-Ferrule auf MT-Ferrule Rundkabel; 8F/12F/16F/24F; unterstützt 40G bis zu 800G (8×100G); Φ3,0 mm/Φ3,6 mm Kabel in LSZH/OFNR/OFNP; Kabellängen von 1 m bis 100 m.
Alle Komponentenfamilien sind GR-1435- und GR-1221-konform, nutzen serielle und parallele Mehrkanalübertragung und bieten eine hohe Genauigkeit.
Technische Spezifikationen
Optische Leistung (MT-Baugruppe)
Steckverbinder | Modus | Stirnfläche | Standard IL max. (dB) | Standard RL min. (dB) | Elite IL max. (dB) | Elite RL min. (dB) |
|---|---|---|---|---|---|---|
MT | SM | 12F/APC | ≤0,50 | ≥60 | ≤0,35 | ≥60 |
MT | MM | 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
Testwellenlänge: SM bei 1310/1550 nm, MM bei 850/1300 nm. Normenkonformität: GR-326, GR-1435.
Optische Leistung der Komponente
Parameter | Spezifikation |
|---|---|
MT-Einfügedämpfung | ≤0,60 dB (typisch 0,20 dB) |
MT-Rückflussdämpfung | ≥20 dB |
Betriebstemperatur | -40 °C bis +85 °C |
Komponentenkonfigurationen
Komponente | Stecker A | Stecker B | Kabelform | Faseranzahl | Fasertyp | Länge |
|---|---|---|---|---|---|---|
MT-Komponenten | MT-Ferrule mit Führungsstift | Kundenspezifischer Jumper/Linse, Usconect Prizm/Lensed MT | Bändchen | 2F/4F/8F/12F/16F/24F | OM3, OM4, OM5 | 20–50mm (kundenspezifisch) |
FA-MT-Komponenten | MT-Ferrule mit Führungsstift | FA (kundenspezifische Größe/Winkel) | Bändchen / Einzelfasern | 12F | OM3, OM4, OS1, OS2 | 20–50mm (kundenspezifisch) |
MPO-MT-Komponenten | MPO | MT-Ferrule | Bändchen | 12F/24F | OM2, OM3, OM4 | 50–80mm (kundenspezifisch) |
Jumper-Komponenten | MT-Ferrule mit Führungsstift | Kundenspezifischer Jumper/Linse, Usconect Prizm/Lensed MT | Bändchen | 2F/4F/8F/12F/16F/24F | OM3, OM4, OM5 | 20–50mm (kundenspezifisch) |
MT-MT AOC-Jumper | MT-Ferrule | MT-Ferrule | Rundkabel | 8F/12F/16F/24F | OM2, OM3, OM4, OM5 | 1M–100M |
Längentoleranz: ±0.30 ~ ±0.50mm (±0.50mm für MPO-MT). MT-MT AOC-Jumper-Kabeldurchmesser Φ3.0mm/Φ3.6mm; Mantel LSZH/OFNR/OFNP/LSZH+OFNR.
Merkmale
- Übertragungsrate: 40Gbps / 100Gbps / 168Gbps
- GR-1435-konform
- Einfacher Aufbau, leicht zu lokalisieren
- Kostengünstig
- Kundenspezifische Produkte erhältlich
Anwendungen
- QSFP (quad small form-factor pluggable)
- SFP+ aktive optische Kabel
- Parallele optische Transceiver-Module
- Supercomputer
- Kommunikation
- Militärische Anwendungen
- Rechenzentren
