FTTH-Verkabelungsserie

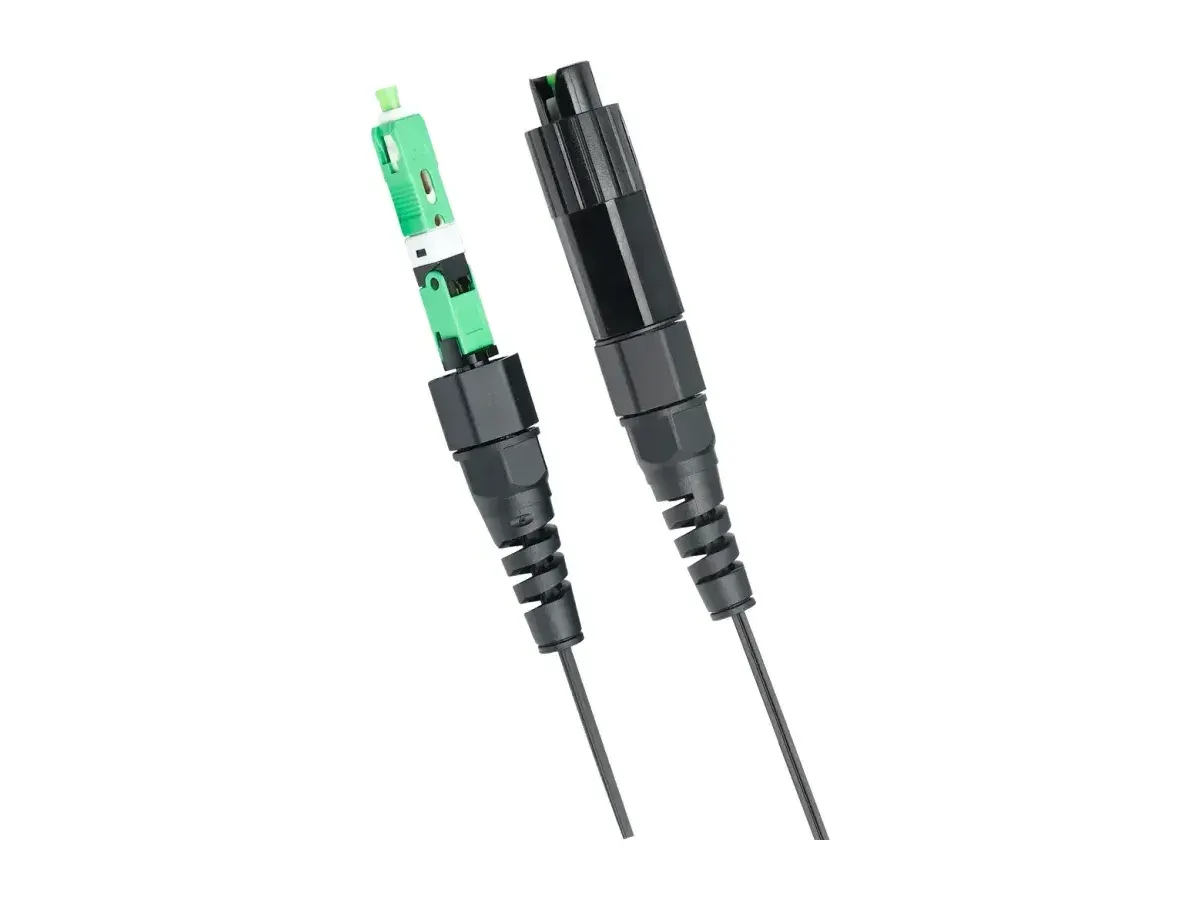

IPSCAPC Schnellmontagestecker
Der IPSCAPC Schnellmontagestecker ist für die LWL-Kommunikation in rauen Außenumgebungen konzipiert.
Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.
100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren

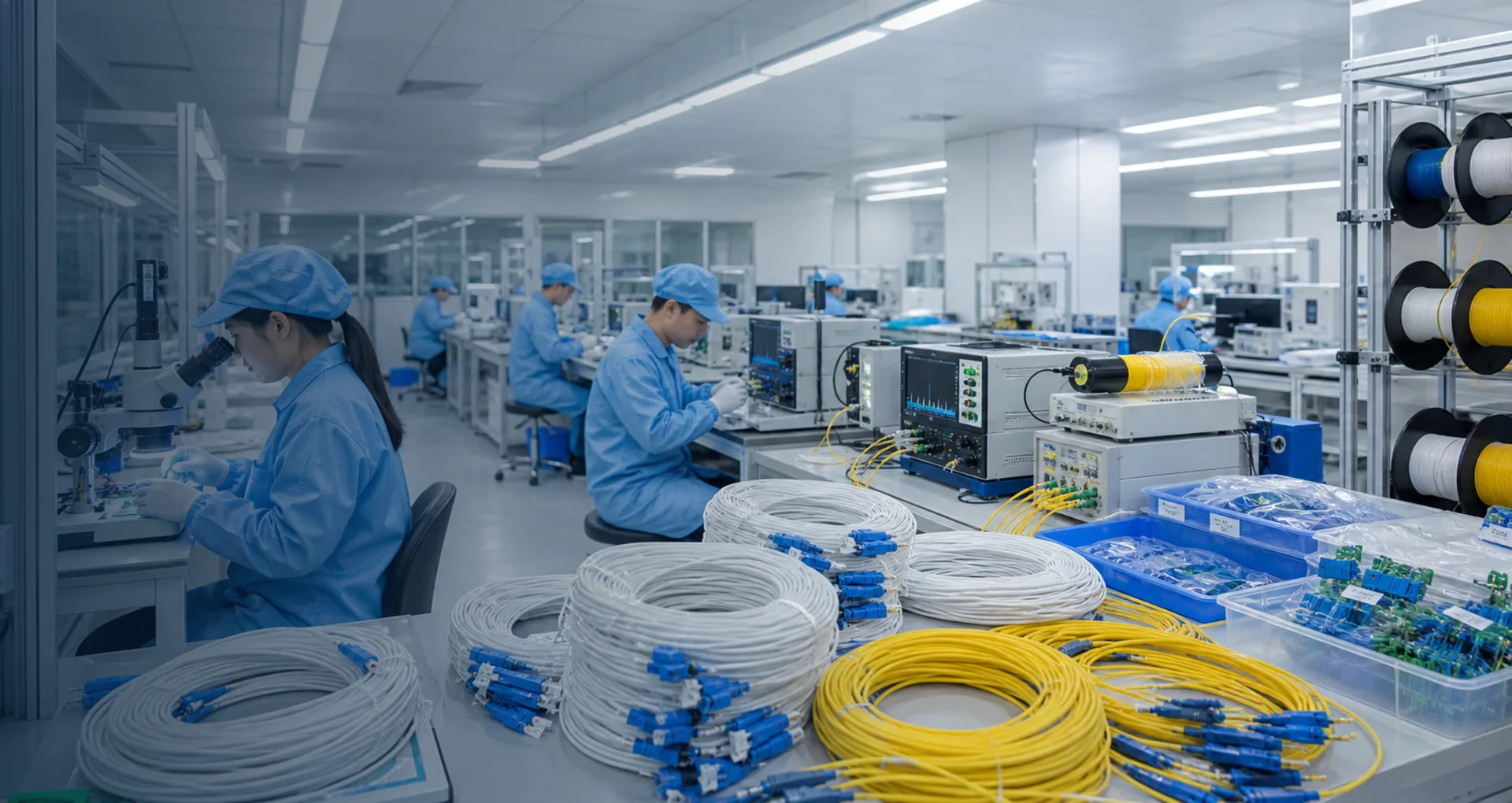

Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach
Beschreibung
Der IPSCAPC Schnellmontagestecker ist für die LWL-Kommunikation in rauen Außenumgebungen konzipiert. Er bietet eine schnelle Plug-and-Play-Installation durch SC-Technologie mit geringer Einfügedämpfung und ein schnellverriegelndes Steckverbinderdesign. Zudem unterstützt er Flachkabelanwendungen für selbsttragende Luftkabel- und erdverlegte Kanalinstallationen.
Technische Daten
Merkmal | SM-UPC (typ. / max.) | SM-APC (typ. / max.) | MM-UPC (typ. / max.) |
|---|---|---|---|
Einfügedämpfung | ≤0.2 / ≤0.4 dB | ≤0.2 / ≤0.4 dB | ≤0.2 / ≤0.4 dB |
Rückflussdämpfung | Min. 50 dB | Min. 60 dB | Min. 30 dB |
Merkmal | Parameter |
|---|---|
Betriebswellenlänge | SM 1310–1550 nm; MM 850–1300 nm |
Testwellenlänge | SM 1310 & 1550 nm; MM 850 & 1300 nm |
Steckzyklen | 200 Zyklen |
Betriebstemperatur | -10 bis +60 ℃ |
Lagertemperatur | -40 bis +85 ℃ |
Installationstemperatur | -10 bis +60 ℃ |
Schutzart | IP68 (1 m, 1 Stunde) |
Kabeldurchmesserbereich | 3,0–5,0 mm; 2×3 mm Butterfly; 2×5 mm Butterfly |
Standards | GR-1320, IEC 61753-1, IEC 61754-4 |
Leistungsmerkmale der Konfektionierung
Parameter | SM-UPC | SM-APC | MM-UPC |
|---|---|---|---|
Einfügedämpfung | Max. 0,3 dB + 0,35 dB/km·L | — | Max. 0,3 dB + 3,0 dB/km·L |
Rückflussdämpfung | Min. 50 dB | Min. 60 dB | Min. 30 dB |
Eigenschaften
- Schnelle Installation, Plug-and-Play
- SC-Technologie mit geringer Einfügedämpfung
- Unterstützung für Flachkabel für selbsttragende Luftverlegung und Anwendungen in Leerrohren
- Steckverbinder mit Schnellverriegelung
Anwendungen
- Glasfaserkommunikation in rauen Außenumgebungen
- Anschluss von Kommunikationsgeräten im Außenbereich
- Wasserdichter SC-Anschluss für Glasfasergeräte
- Entfernte Funkbasisstationen
- FTTX-Verkabelungsprojekte
