FTTA-Verkabelungsserie
Wasserdichter CPRI LC Outdoor-Steckverbinder

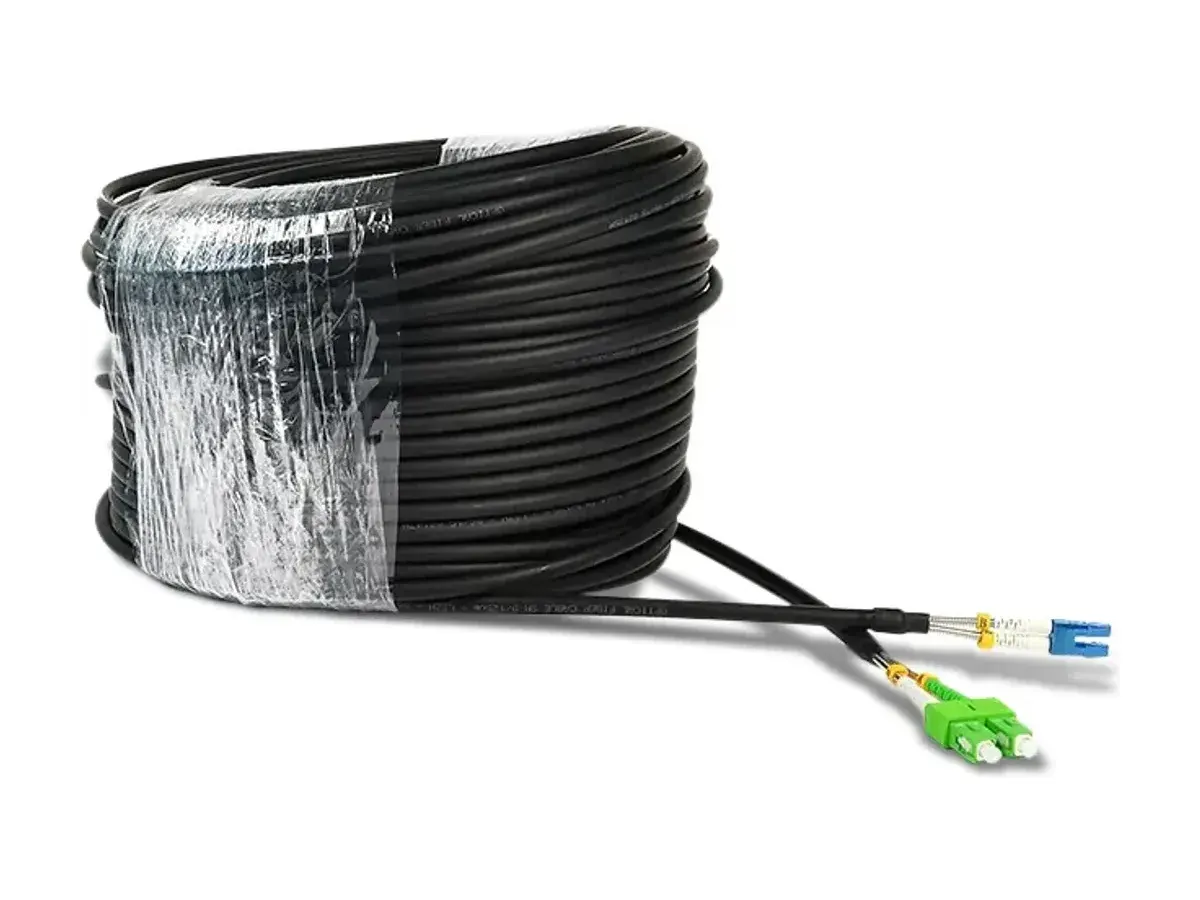

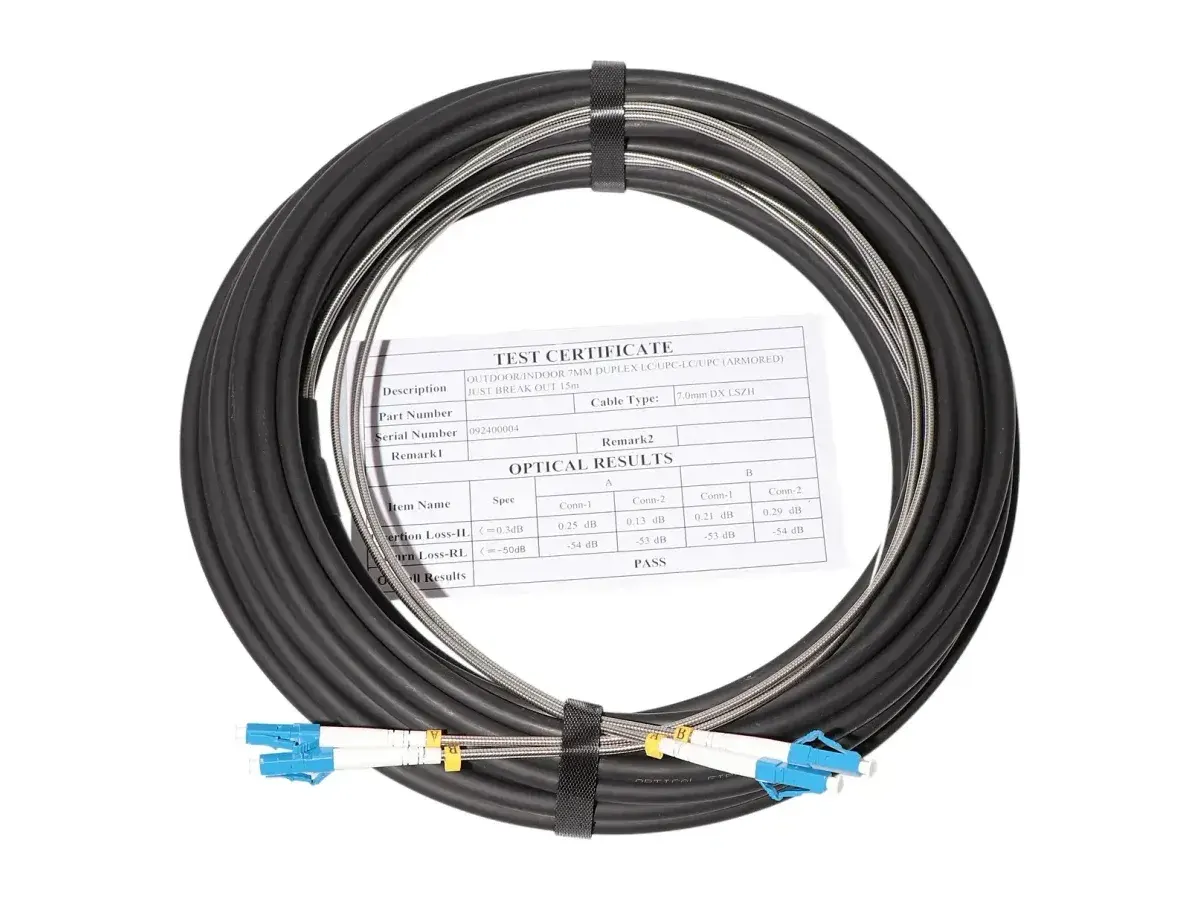

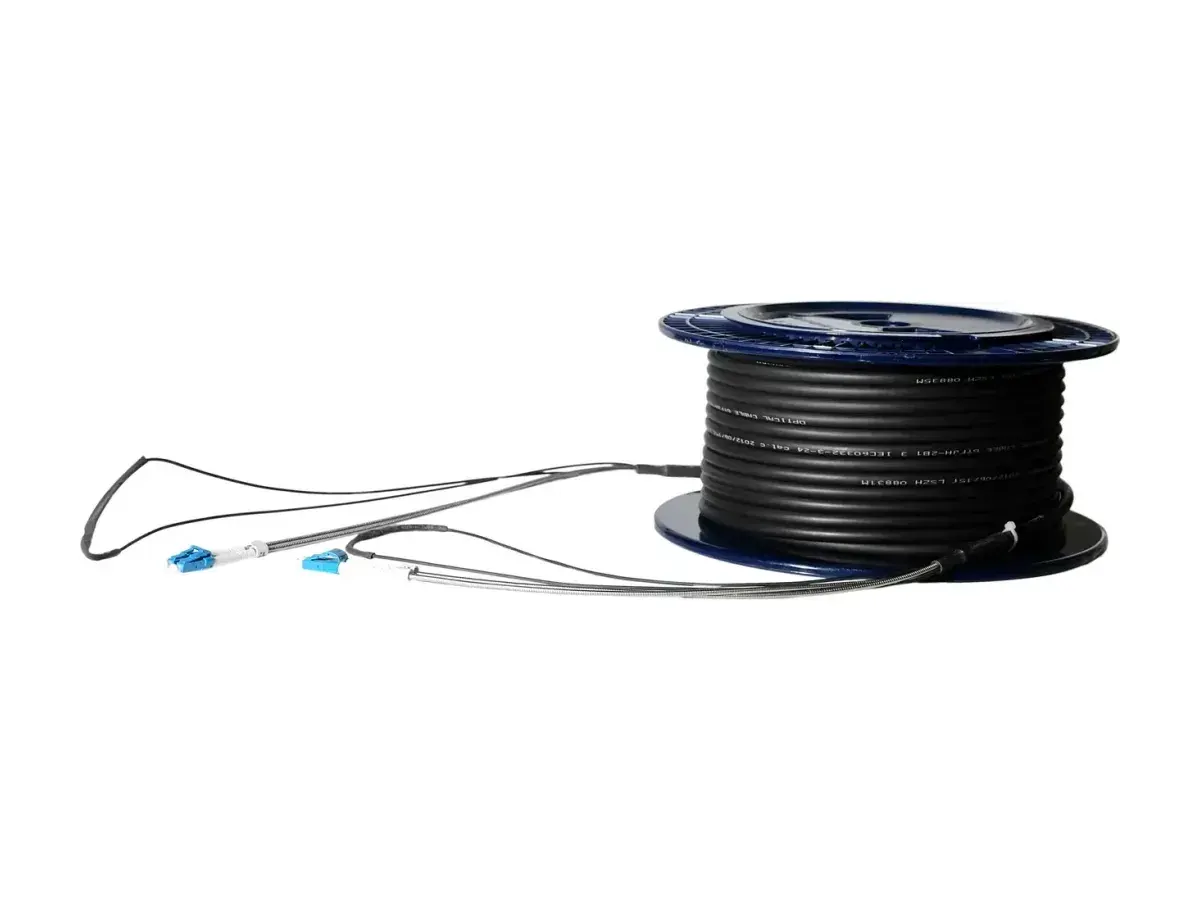

Die CPRI LC Outdoor-Kabelkonfektion ist ein Mehrzweck-Steckverbinder zur Verbindung zwischen dem Verteilerkasten und dem RRH in Remote Radio Head Mobilfunkmast-Anwendungen.
Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.
100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren
Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach
Beschreibung
Die CPRI LC Outdoor-Kabelkonfektion ist ein Mehrzweck-Steckverbinder zur Verbindung zwischen dem Verteilerkasten und dem RRH in Remote Radio Head Mobilfunkmast-Anwendungen. Seine mechanische Leistung entspricht der Norm IEC 61754-20, und seine Stirnflächengeometrie und -qualität übertreffen die Normen IEC und GR-326.
Das Jumperkabel verwendet allwettertaugliche, UV-beständige Materialien, wodurch neue Jumperkabel für zukünftige Netzwerkerweiterungen einfach hinzugefügt oder installiert werden können.
Technische Daten
Steckverbindertypen
Typ | Referenz | Hinweis |
|---|---|---|
LC | IEC 61754-20 | Monomode-Duplex – APC: grüne Steckverbinder, grüne Tüllen; UPC: blaue Steckverbinder, weiße Tüllen. Multimode-Duplex – UPC: beige Steckverbinder, weiße Tüllen |
Verfügbare Varianten (Längentoleranz)
Länge L (m) | Toleranz △L (m) |
|---|---|
L ≤ 50 | 0 < △L ≤ 0.3 |
50 < L ≤ 100 | 0 < △L ≤ 0.5 |
L > 100 | 0 < △L ≤ 1,0 |
Kabelparameter
Variante | Faseranzahl | Außenmantel-Ø (mm) | Max. Zugfestigkeit, kurz / lang (N) | Max. Querdruckfestigkeit, kurz / lang (N/100mm) | Min. Biegeradius, kurz / lang | Lagertemperatur (°C) |
|---|---|---|---|---|---|---|
1 | 2 | 5,0 ± 0,3 | 400 / 200 | 1000 / 500 | 20d / 10d | -20 ~ +70 |
2 | 2 | 5,0 ± 0,3 | 400 / 200 | 3000 / 1000 | 20D / 10D | -20 ~ +70 |
3 | 2 | 7,0 ± 0,3 | 400 / 200 | 1000 / 500 | 20D / 10D | -20 ~ +70 |
4 | 2 | 7.0 ± 0.3 | 400 / 200 | 3000 / 1000 | 20D / 10D | -20 ~ +70 |
Optische Eigenschaften
Parameter | Singlemode | Multimode | Norm |
|---|---|---|---|
Einfügedämpfung | ≤ 0.30 dB | ≤ 0.30 dB | IEC 61300-3-34 |
Rückflussdämpfung | ≥ 60 dB (APC); ≥ 50 dB (UPC) | ≥ 30 dB (PC) | IEC 61300-3-6 |
Stirnflächengeometrie
Parameter | UPC | APC |
|---|---|---|
Krümmungsradius (mm) | 5 bis 30 | 5 bis 12 |
Faserüberstand (nm) | -100 bis 50 | -100 bis 50 |
Apex-Versatz (μm) | 0 bis 70 | 0 bis 70 |
APC-Winkel (°) | — | 8° ± 0,5° |
Verdrehungsfehler (°) | — | 0,5° max. |
Endflächenqualität
Geprüft nach IEC 61300-3-35:2015. Kern-, Mantel-, Klebstoff- und Kontaktzonen dürfen sowohl bei Singlemode- als auch bei Multimode-Ferrulen keine Kratzer und keine Defekte aufweisen.
Mechanische Eigenschaften
Parameter | Spezifikation |
|---|---|
Zugfestigkeit | IEC 61300-2-4 |
Vibration | IEC 61300-2-1 |
Torsion | IEC 61300-2-5 |
Steckzyklen | IEC 61300-2-2 |
Biegung | IEC 61300-2-44 |
Schlag | IEC 61300-2-12 |
Temperatur | IEC 61300-2-22 |
Feuchtigkeit | IEC 61300-2-21 |
Eigenschaften
- Mechanische Eigenschaften: Norm IEC 61754-20
- Einfaches Hinzufügen/Installieren von Patchkabeln für zukünftige Erweiterungen
- Flexibilität mit kleinem Biegeradius und hervorragenden Kabelführungseigenschaften
- Stirnflächengeometrie und -qualität übertreffen die Normen IEC und GR-326
- Allwettertaugliche und UV-beständige Materialien für Patchkabel
- RoHS- und REACH-konforme Materialien
Anwendungen
- Vielseitiger Außeneinsatz
- Verbindung zwischen Verteilerkasten und RRH
- Einsatz in RRH-Anwendungen (Remote Radio Head) an Mobilfunkmasten
