MPO/MTP-Rechenzentrumsverkabelung

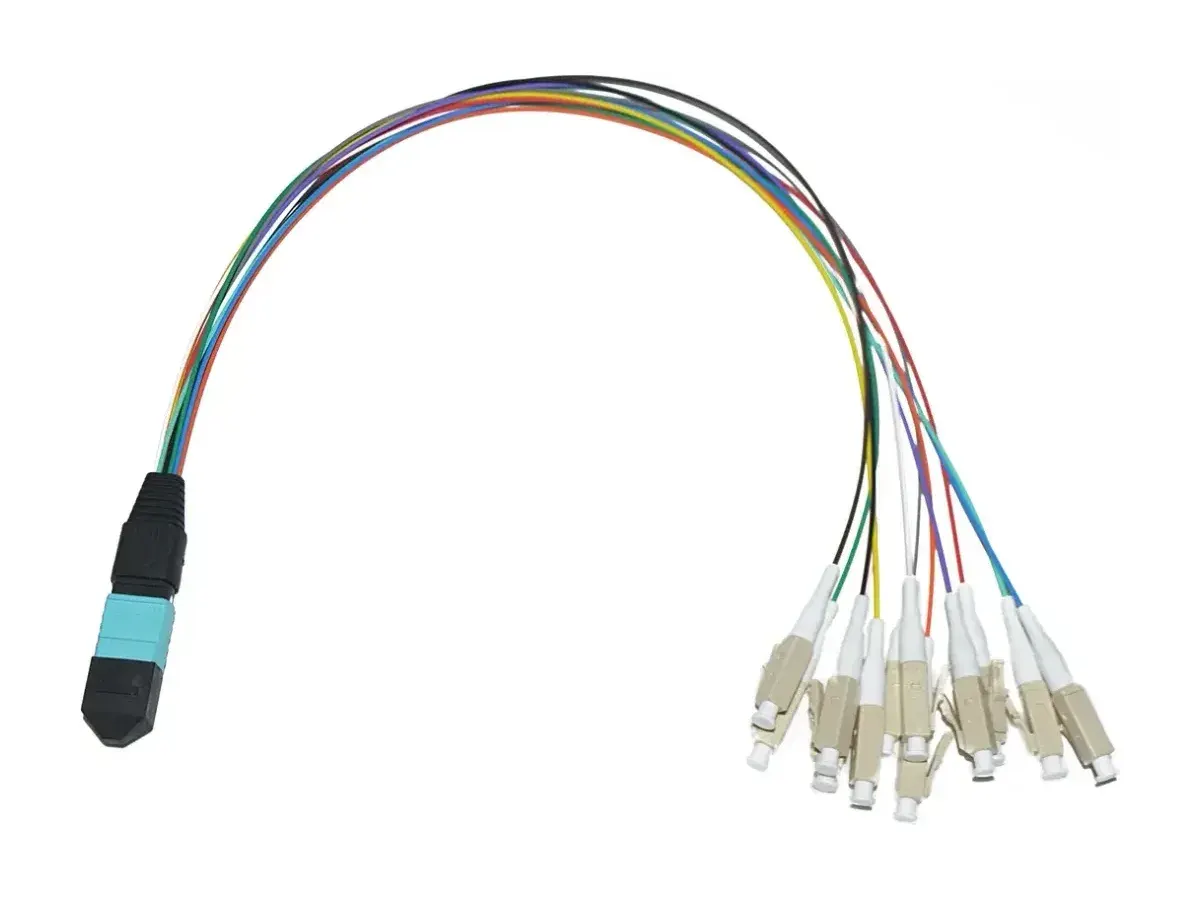

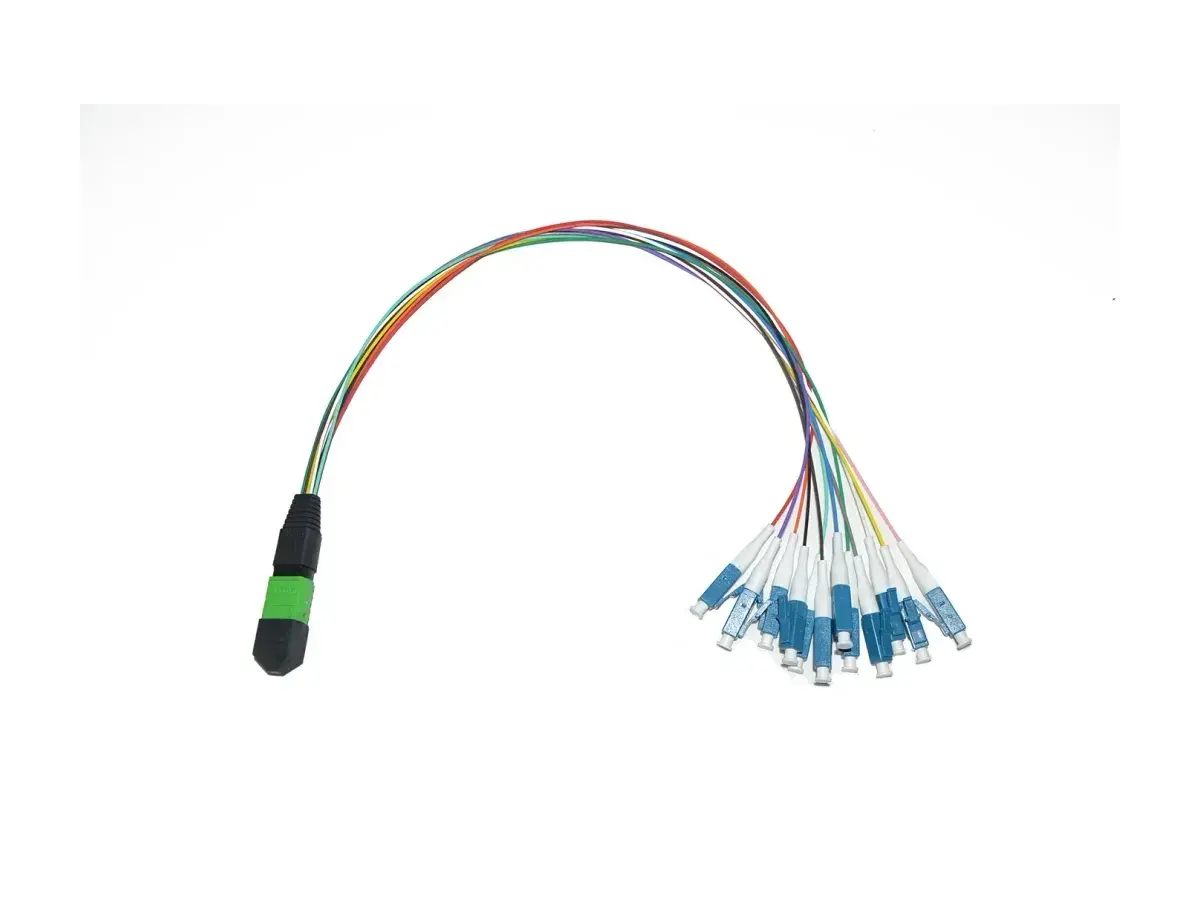

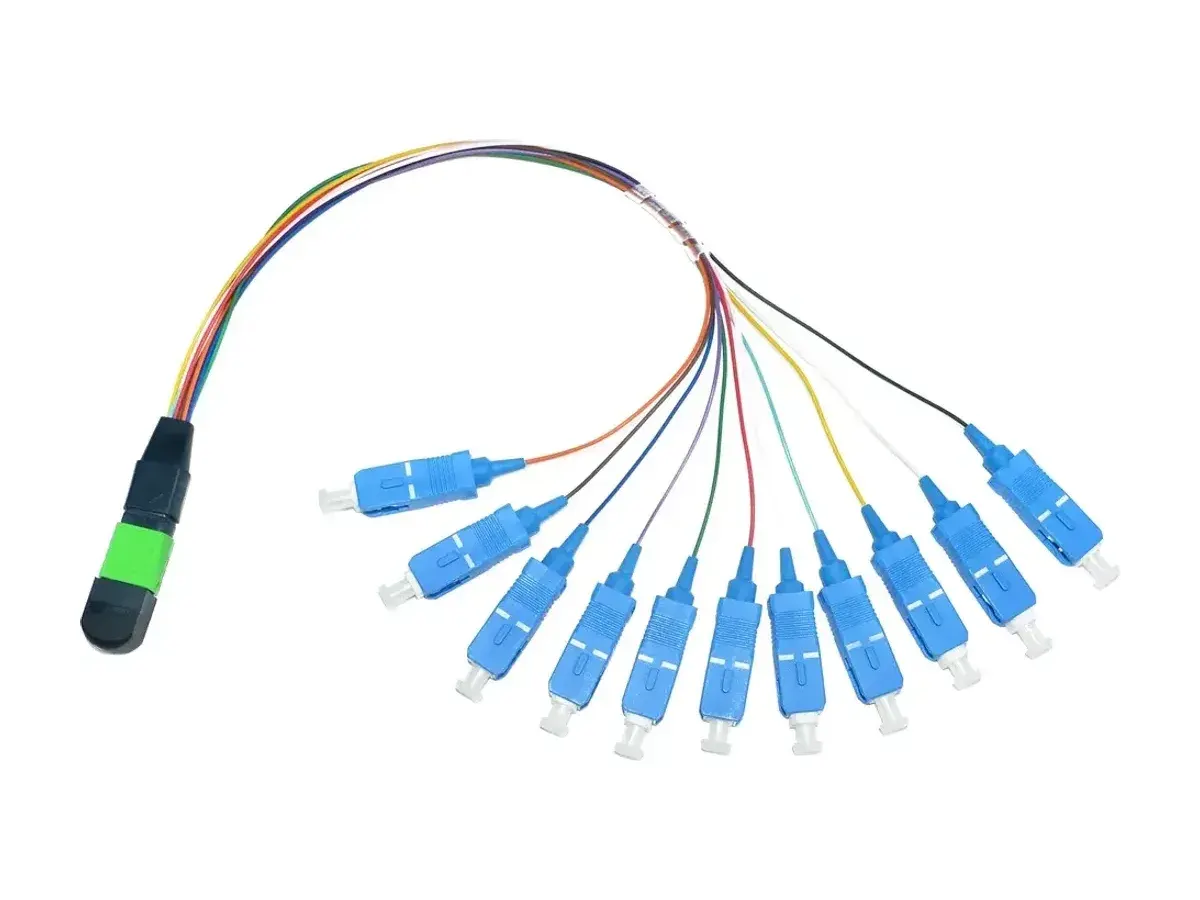

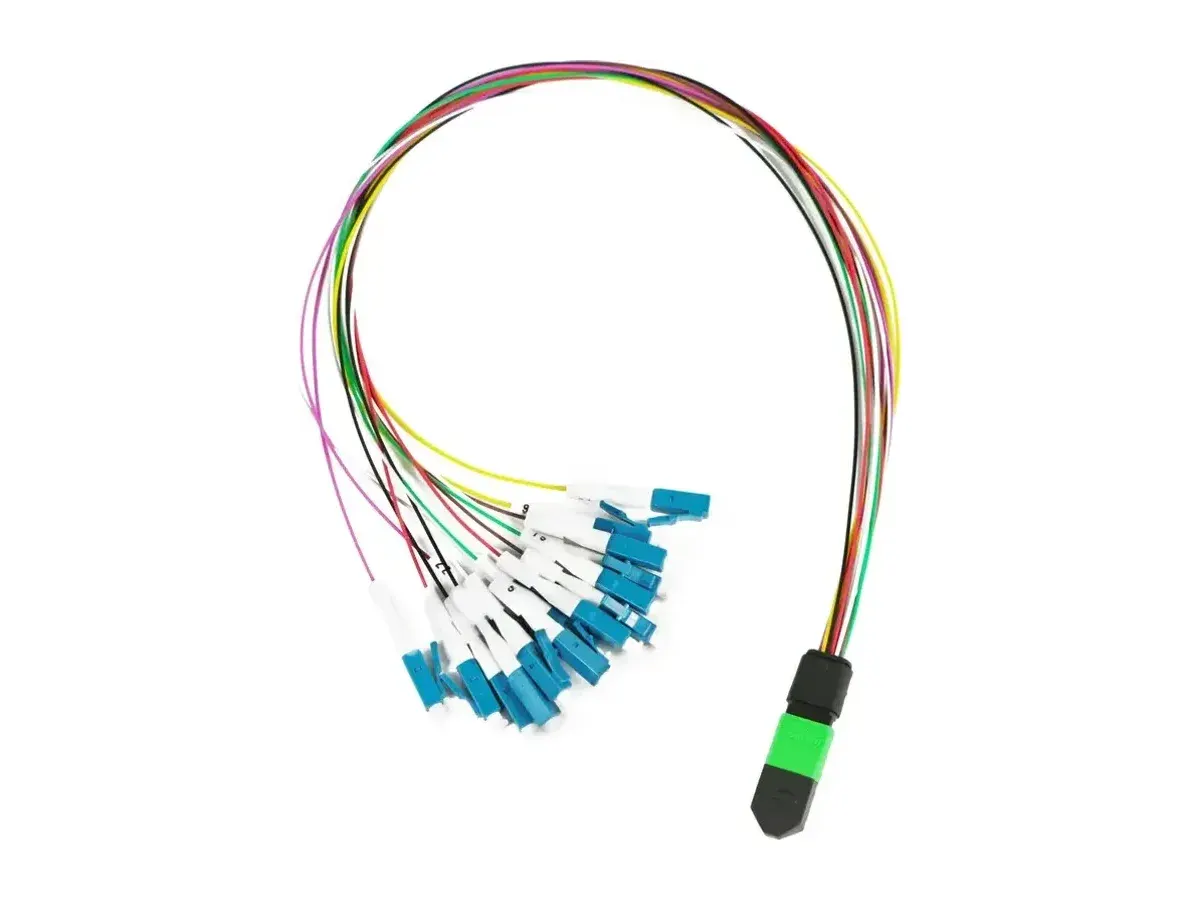

MPO/MTP Fan-out-Patchkabel 0,9 mm
Das Fan-out-Design ist für SM- und MM-Anwendungen mit niedriger und Standard-Dämpfung ausgelegt.
Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.
100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren
Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach
Beschreibung
Das Fan-out-Design ist für SM- und MM-Anwendungen mit niedriger Dämpfung (Low-Loss) und Standarddämpfung ausgelegt. Es sind robuste Rundkabel-, Ovalkabel- und blanke Bändchenvarianten erhältlich. Zur Unterscheidung von Fasertyp, Poliertyp und/oder Steckverbindergüte können farbcodierte Gehäuse geliefert werden. Das Produkt bietet eine gute Wiederholgenauigkeit und Austauschbarkeit.
Technische Daten
Optische Leistung
Steckverbinder | Modus | Stirnfläche | Standard-IL max. (dB) | Standard-RL min. (dB) | Elite-IL max. (dB) | Elite-RL min. (dB) |
|---|---|---|---|---|---|---|
MPO/MTP | SM | 12F/APC | ≤0,70 | ≥60 | ≤0,35 | ≥60 |
MPO/MTP | SM | 24F/APC | ≤0,75 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 48F/APC | ≤0.75 | ≥60 | — | — |
MPO/MTP | MM | 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
MPO/MTP | MM | 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
MPO/MTP | MM | 48F/PC | ≤0.50 | ≥20 | — | — |
LC/SC/FC/ST | SM | APC | ≤0.30 | ≥60 | ≤0.10 | ≥60 |
LC/SC/FC/ST | SM | UPC | ≤0.20 | ≥50 | ≤0.10 | ≥50 |
LC/SC/FC/ST | MM | PC | ≤0.20 | ≥30 | ≤0.10 | ≥30 |
Testwellenlänge: SM bei 1310/1550 nm, MM bei 850/1300 nm. Normkonformität: GR-326, GR-1435.
Mechanische Eigenschaften
Merkmal | Kriterien | Konformität |
|---|---|---|
ΔIL nach 50 Steckzyklen (MPO/MTP) | ≤0.3 dB | GR-1435 |
ΔIL nach 500 Steckzyklen (LC/SC/FC/ST) | ≤0.2 dB | IEC 61300-2-2 |
Min. Biegeradius (dynamisch) | 20 × OD (Kabeldurchmesser) | — |
Min. Biegeradius (statisch) | 15 × OD (Kabeldurchmesser) | — |
Umgebungsbedingungen
Parameter | Spezifikation | Norm |
|---|---|---|
Betriebstemperatur | -40 ~ 60 ℃ | IEC 61753-1 |
Lagertemperatur | -45 ~ 85 ℃ | — |
Eigenschaften
- Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
- Entwickelt für Low-Loss- und Standard-Loss-SM- und MM-Anwendungen
- Robuste Rundkabel-, Ovalkabel- und Bändchenfaservarianten erhältlich
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Schlifftyp und/oder Steckerqualität erhältlich
- Gute Wiederholgenauigkeit und Austauschbarkeit
Anwendungen
- Datenkommunikationsnetze
- Zugangsnetze für optische Systeme
- Storage Area Networks / Fibre Channel
- Architekturen mit hoher Packungsdichte
