MPO/MTP-Rechenzentrumsverkabelung

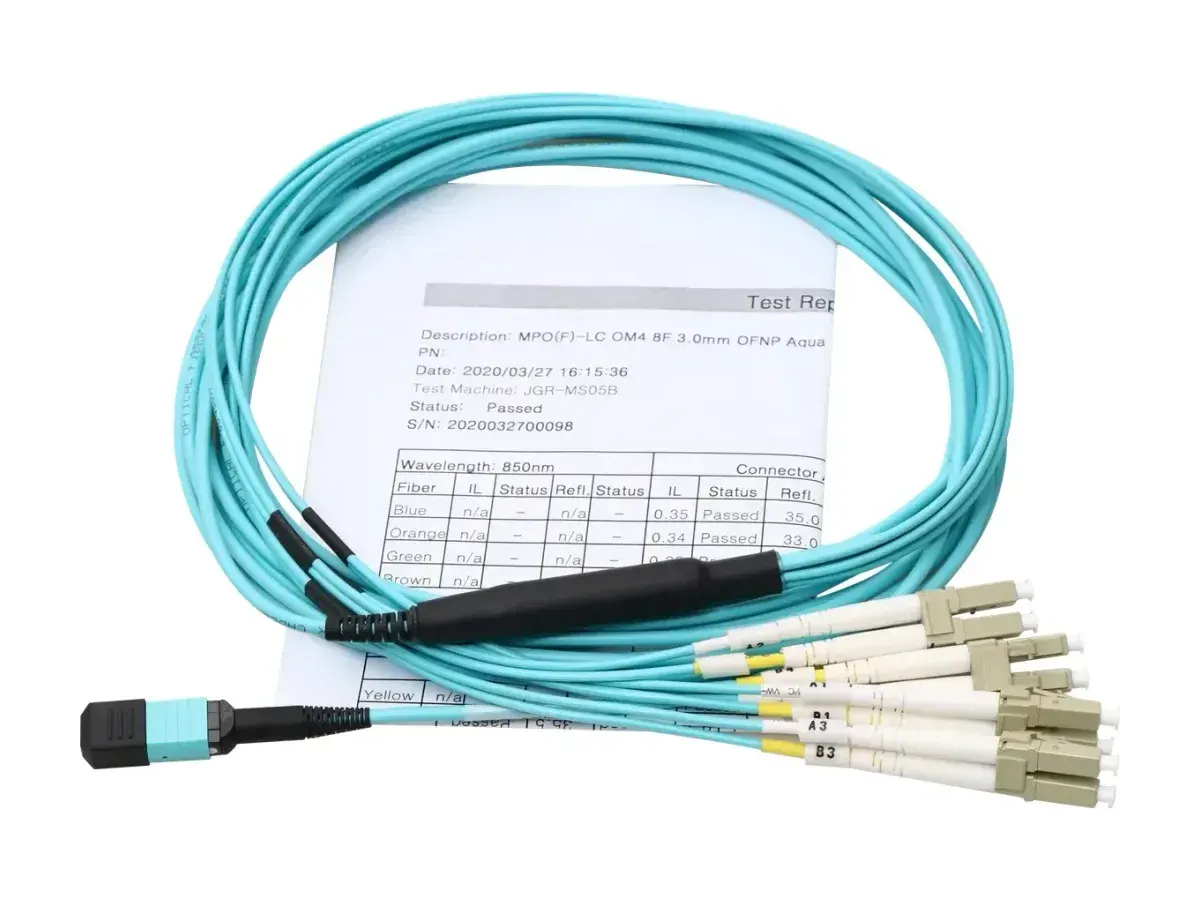

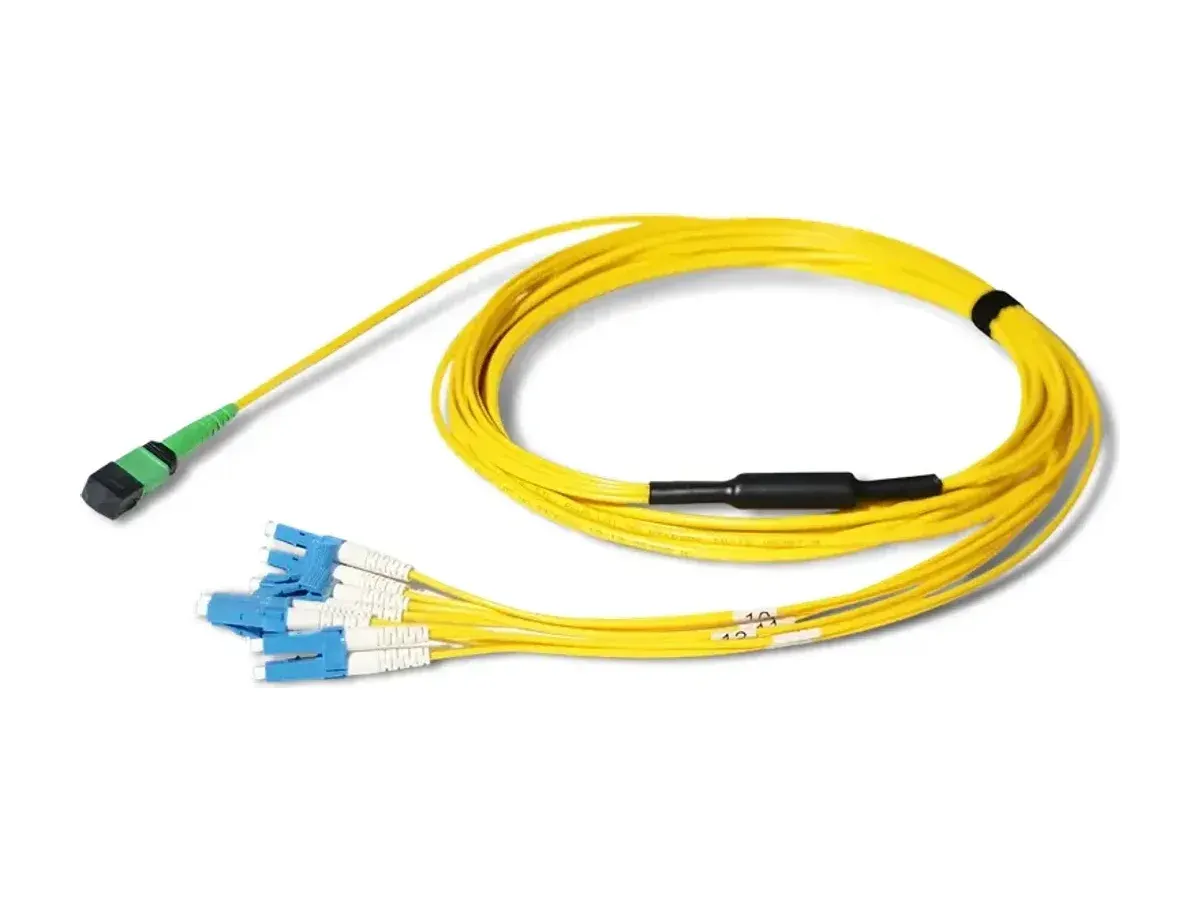

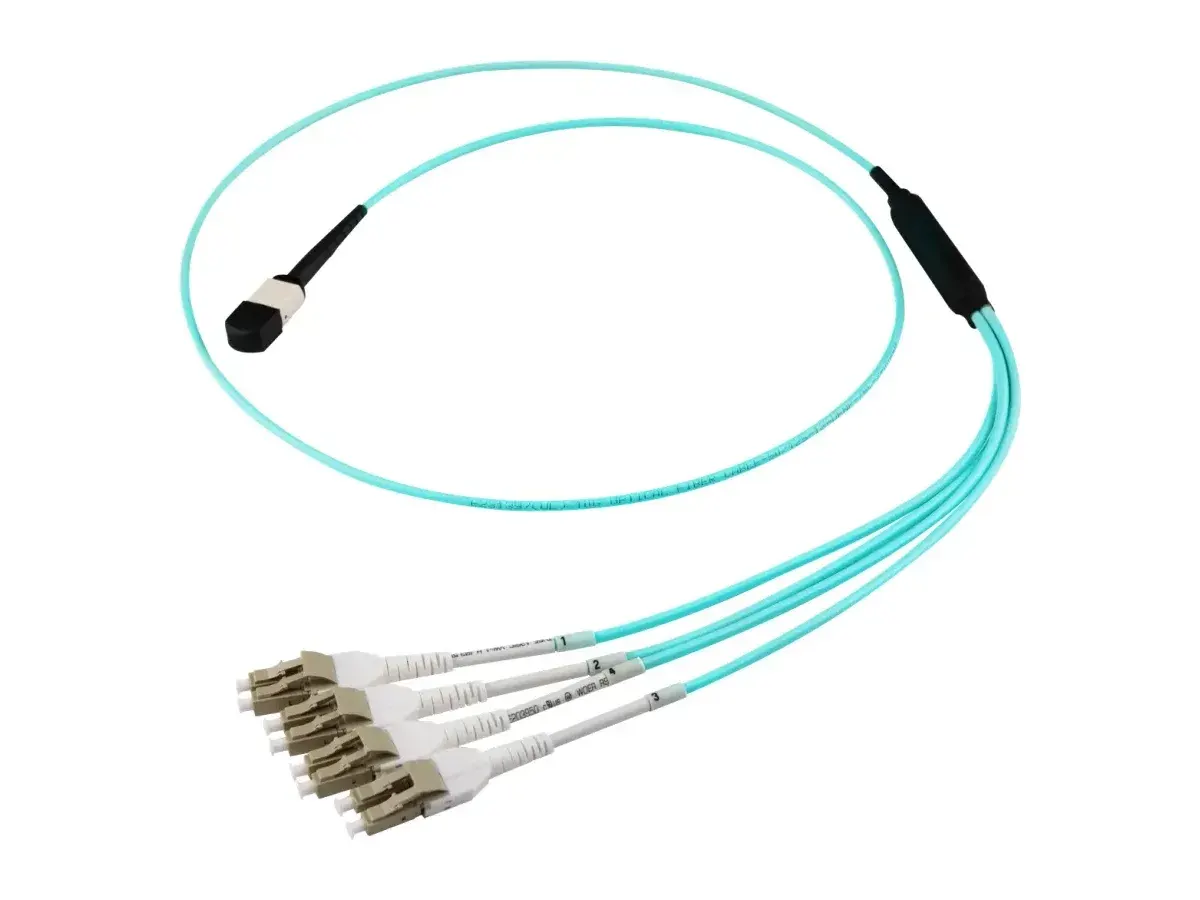

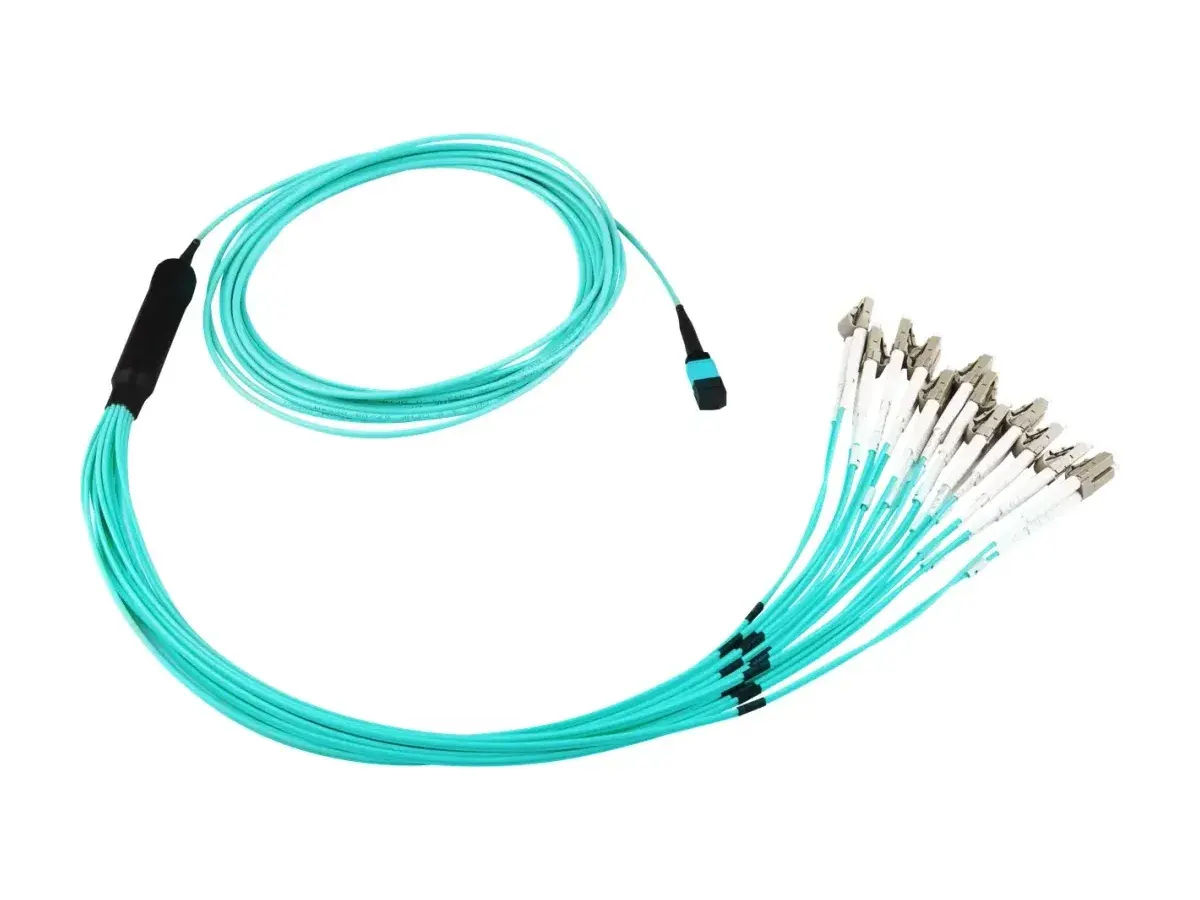

MPO/MTP-Harness-Kabel
Diese Harness-Kabel sind zu 100 % vorkonfektioniert und werkseitig getestet, um die Übertragungsleistung zu garantieren. Sie ermöglichen eine schnelle Konfiguration und eine reduzierte Installationszeit.
Vollständige Spezifikationen, Muster und Mengenpreise auf Anfrage — wir antworten in der Regel innerhalb von 24 Stunden.
100 % vor Versand geprüft
Einfüge- und Rückflussdämpfung (IL/RL) bei jeder Konfektionierung geprüft
Hersteller seit 17 Jahren
Drei eigene Werke mit über 100 Produktionslinien
Vertikal integriert
Kabel-Extrusion, Formenbau und Konfektionierung unter einem Dach
Beschreibung
Diese Harness-Kabel sind zu 100 % vorkonfektioniert und werkseitig getestet, um die Übertragungsleistung zu garantieren. Sie ermöglichen eine schnelle Konfiguration und eine reduzierte Installationszeit. Sie unterstützen 40G- und 100G-Netzwerkanwendungen und sind mit den Mantelmaterialien LSZH, OFNR und OFNP erhältlich. Faserzahlen von 12F, 24F, 48F, 72F, 96F und 144F sind verfügbar, und kundenspezifische Produkte können auf Bestellung gefertigt werden.
Technische Daten
Optische Leistung
Steckverbinder | Modus | Stirnfläche | Standard IL max. (dB) | Standard RL min. (dB) | Elite IL max. (dB) | Elite RL min. (dB) |
|---|---|---|---|---|---|---|
MPO/MTP | SM | 12F/APC | ≤0.70 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 24F/APC | ≤0.75 | ≥60 | ≤0,35 | ≥60 |
MPO/MTP | SM | 48F/APC | ≤0,75 | ≥60 | — | — |
MPO/MTP | MM | 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
MPO/MTP | MM | 24F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
MPO/MTP | MM | 48F/PC | ≤0,50 | ≥20 | — | — |
LC/SC/FC/ST | SM | APC | ≤0,30 | ≥60 | ≤0,10 | ≥60 |
LC/SC/FC/ST | SM | UPC | ≤0,20 | ≥50 | ≤0,10 | ≥50 |
LC/SC/FC/ST | MM | PC | ≤0,20 | ≥30 | ≤0,10 | ≥30 |
Testwellenlänge: SM bei 1310/1550 nm, MM bei 850/1300 nm. Normkonformität: GR-326, GR-1435.
Mechanische Eigenschaften
Merkmal | Kriterien | Konformität |
|---|---|---|
ΔIL nach 50 Steckzyklen (MPO/MTP) | ≤0,3 dB | GR-1435 |
ΔIL nach 500 Steckzyklen (LC/SC/FC/ST) | ≤0.2 dB | IEC 61300-2-2 |
Min. Biegeradius (dynamisch) | 20 × OD (Kabeldurchmesser) | — |
Min. Biegeradius (statisch) | 15 × OD (Kabeldurchmesser) | — |
Umgebungsbedingungen
Merkmal | Kriterien | Konformität |
|---|---|---|
Betriebstemperatur | -40 ~ 60 ℃ | IEC 61753-1 |
Lagertemperatur | -45 ~ 85 ℃ | — |
Eigenschaften
- 100 % werkseitig vorkonfektioniert und getestet zur Gewährleistung der Übertragungsleistung
- Schnelle Konfiguration und Vernetzung, reduziert die Installationszeit
- Unterstützt 40G- und 100G-Netzwerkanwendungen
- Mantelmaterial: LSZH, OFNR, OFNP verfügbar
- Unterstützt bis zu 12F, 24F, 48F, 72F, 96F, 144F; kundenspezifische Produkte verfügbar
Anwendungen
- Datenkommunikationsnetzwerk
- Zugangsnetz für optische Systeme
- Storage Area Networks / Fibre Channel
- Architekturen mit hoher Dichte
