Câble préconnectorisé
DYS fournit depuis longtemps des câbles préconnectorisés de haute qualité pour des applications intérieures et/ou extérieures, avec un nombre de fibres allant de 12 à 144.
Spécifications complètes, échantillons et tarifs de gros sur demande — nous répondons généralement sous 24 heures.
Testé à 100 % avant expédition
Perte d'insertion et de réflexion (IL/RL) vérifiée sur chaque assemblage
Fabricant depuis 17 ans
Trois usines en propre avec plus de 100 lignes de production
Intégration verticale
Extrusion de câbles, moules et assemblage sous un même toit
Description

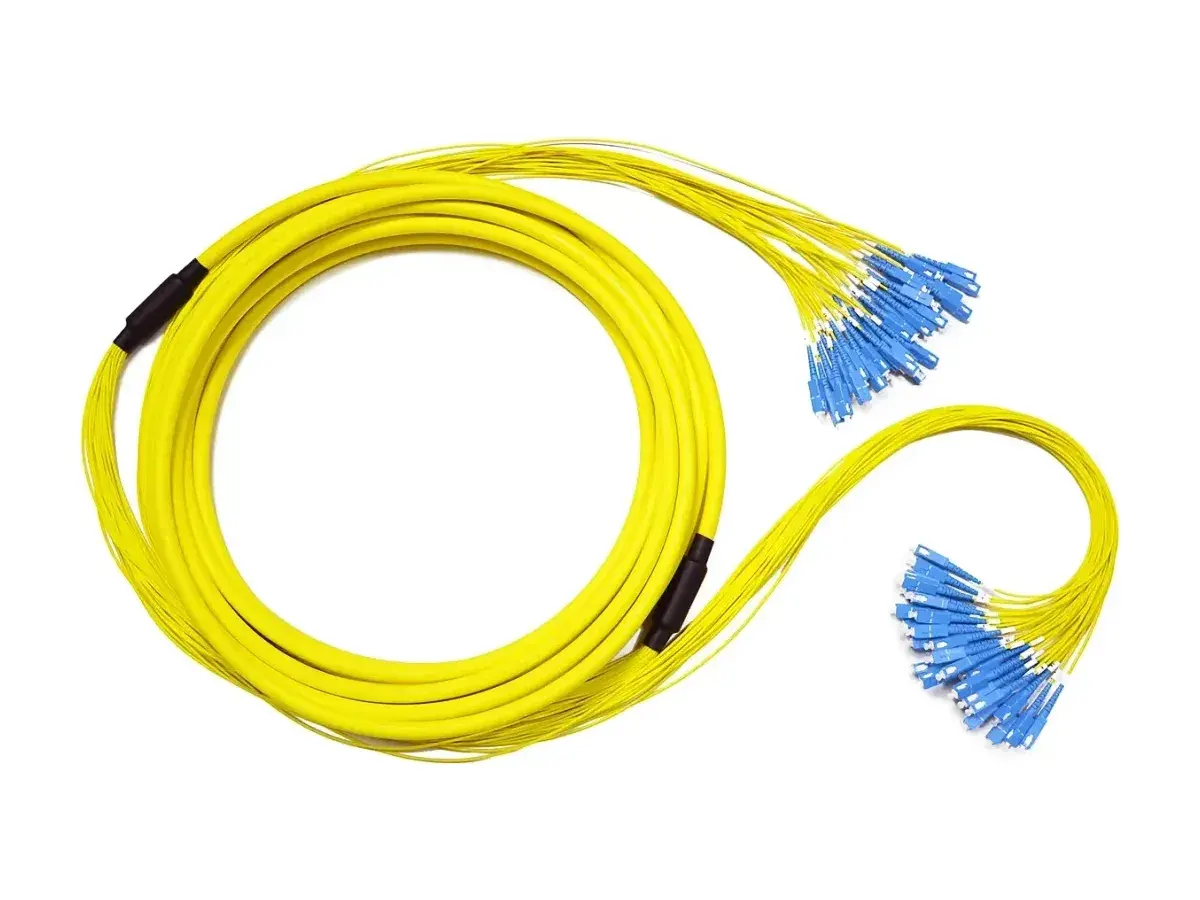

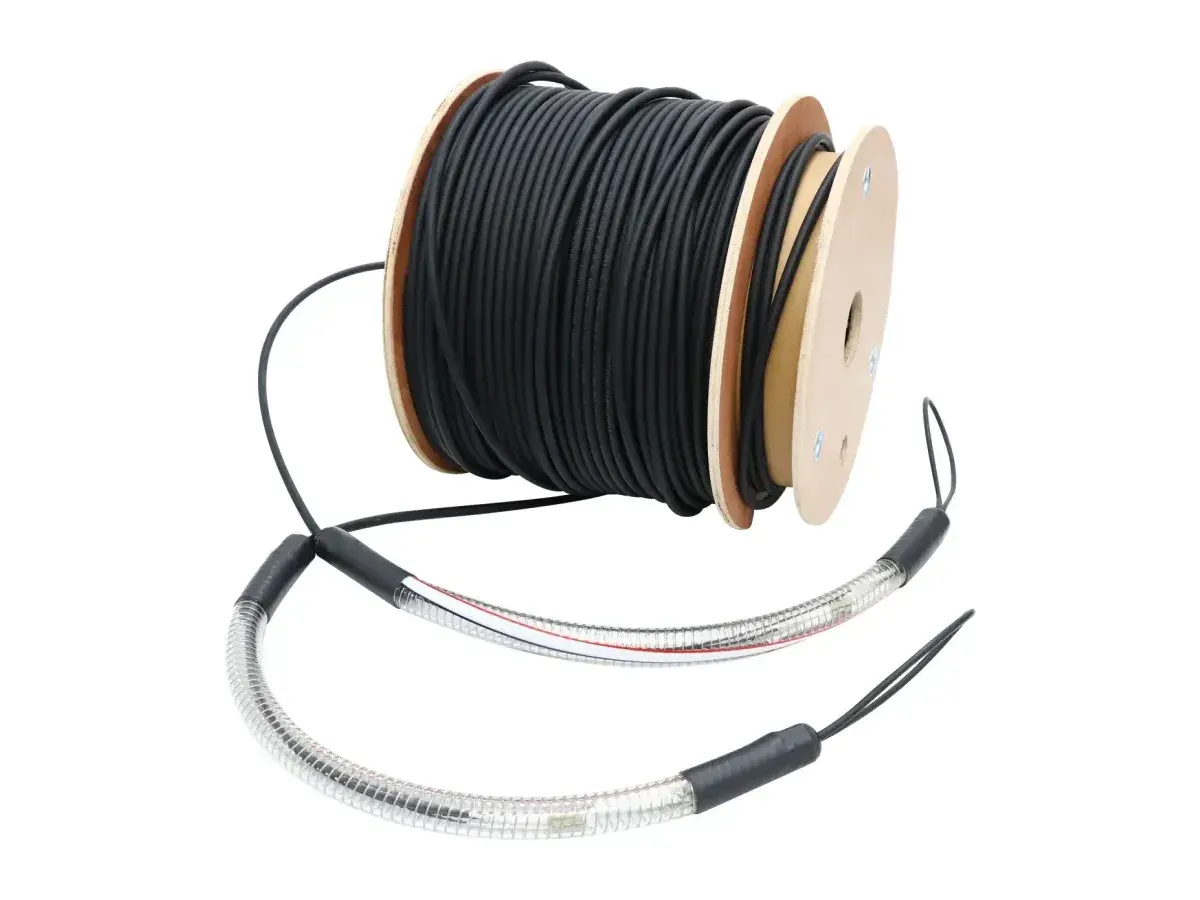

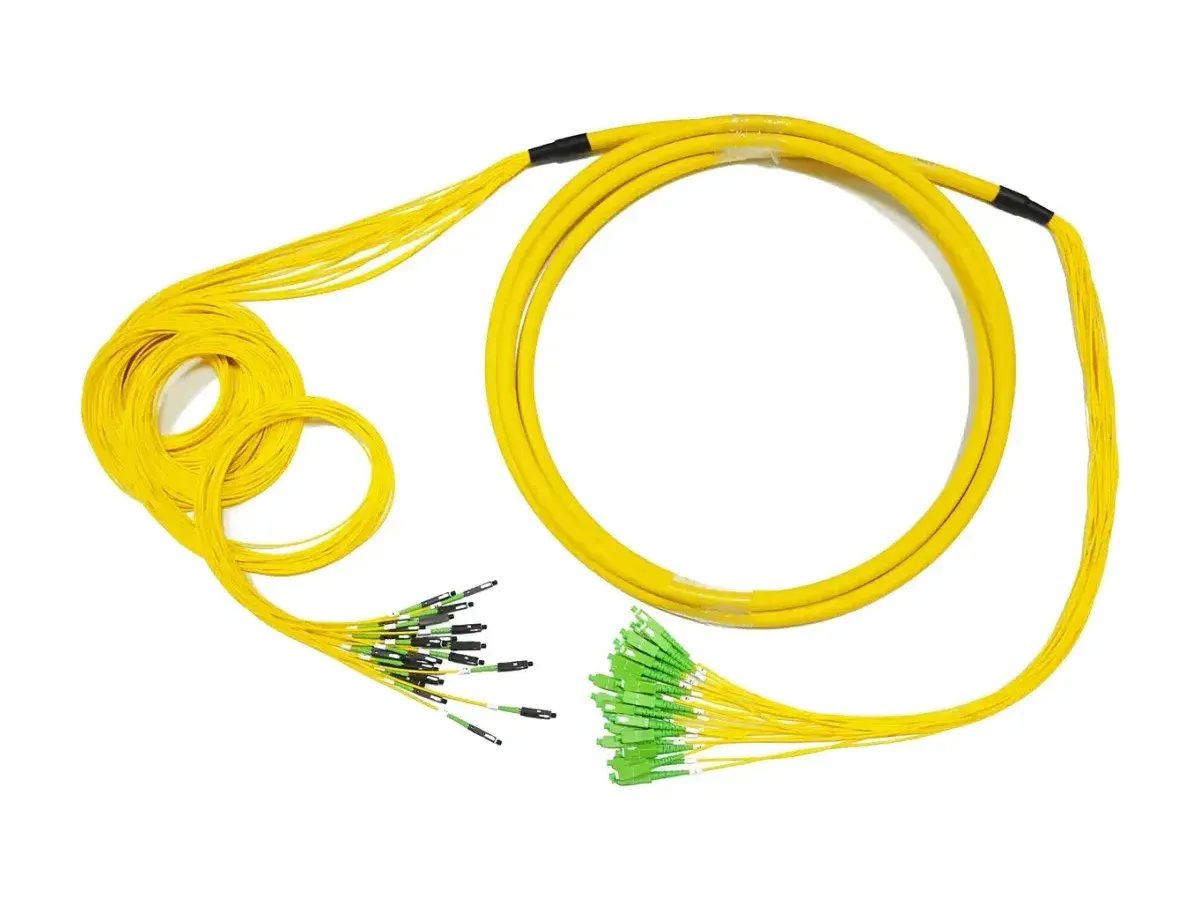

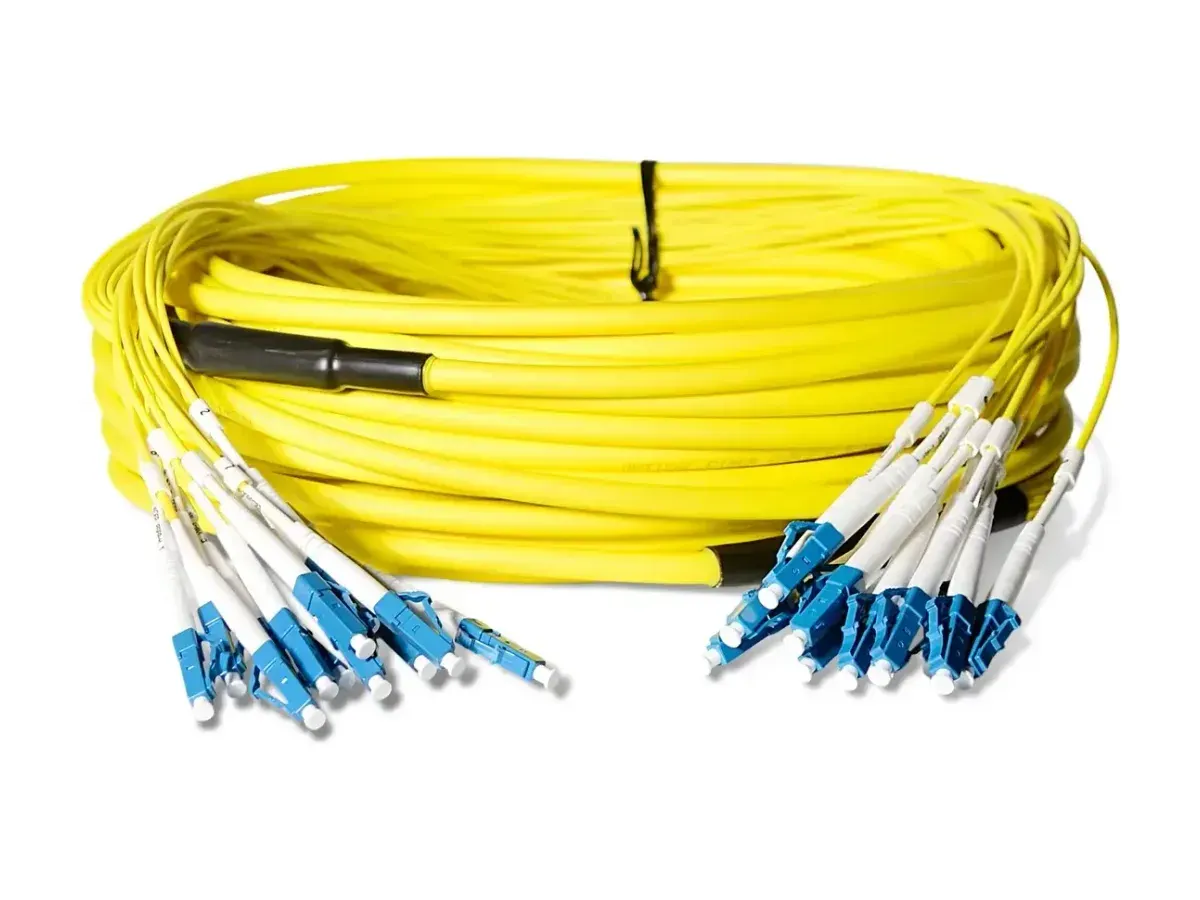

DYS fournit depuis longtemps des câbles préconnectorisés de haute qualité pour des applications intérieures et/ou extérieures, avec un nombre de fibres allant de 12 à 144. Les types de connecteurs disponibles incluent MPO, SC, LC, FC, LSH et MU ; les kits d'éclatement disponibles incluent les types tube en acier, rond, boîtier et barillet ; et les types d'éclatement disponibles incluent la fibre nue, 0,9 mm, 1,2 mm, 2,0 mm et 3,0 mm. La longueur d'éclatement peut atteindre 10 mètres, avec une tolérance d'éclatement aussi faible que 0,5 cm.
Les assemblages non armés pour intérieur/extérieur conviennent à un large éventail d'applications, tandis que les assemblages non armés pour extérieur sont destinés aux installations aériennes ou en conduite. Pour les conditions les plus extrêmes, les assemblages armés pour extérieur à enterrage direct/aérien et les assemblages aériens autoportés ADSS offrent une durabilité exceptionnelle. Tous les produits sont fabriqués sur mesure selon les spécifications du client — type de connecteur, type d'éclatement, longueur/tolérance d'éclatement et structure du câble — pour des applications incluant les domaines FTTC, FTTB, FTTH, FTTA, les centres de données, l'industrie, la robotique et la santé.
Spécifications techniques
Performances optiques
Connecteur | Mode | Finition | IL max standard (dB) | RL min standard (dB) | IL max élite (dB) | RL min élite (dB) |
|---|---|---|---|---|---|---|
LC/SC/FC/ST | SM | APC | ≤0,30 | ≥60 | ≤0,20 | ≥65 |
LC/SC/FC/ST | SM | UPC | ≤0,20 | ≥50 | ≤0,10 | ≥50 |
LC/SC/FC/ST | MM | PC | ≤0,20 | ≥30 | ≤0,10 | ≥30 |
Propriétés mécaniques
Élément | Critères | Conformité |
|---|---|---|
ΔIL après 50 accouplements (MPO/MTP) | ≤0,3 dB | GR-1435 |
ΔIL après 500 accouplements (LC/SC/FC/ST) | ≤0,2 dB | IEC 61300-2-2 |
Rayon de courbure min. (dynamique) | 20 × DE (diamètre du câble) | — |
Rayon de courbure min. (statique) | 15 × DE (diamètre du câble) | — |
Conditions environnementales
Élément | Critères | Conformité |
|---|---|---|
Température de fonctionnement | -40 ~ 60 ℃ | IEC 61753-1 |
Température de stockage | -45 ~ 85 ℃ | — |
Caractéristiques
- 100 % préconnectorisé et testé en usine pour garantir les performances de transmission
- Configuration et mise en réseau rapides, réduit le temps d'installation
- Compatible avec les applications réseau 40G et 100G
- Matériau de la gaine : LSZH, OFNR, OFNP disponibles
- Prend en charge jusqu'à 12F, 24F, 48F, 72F, 96F, 144F ; produits personnalisés disponibles
Applications
- Connecté aux câbles de rocades d'un côté, aux ports d'équipement de l'autre
- Connecté aux modules de transfert d'un côté, aux ports d'équipement de l'autre
