Série de câblage FTTA

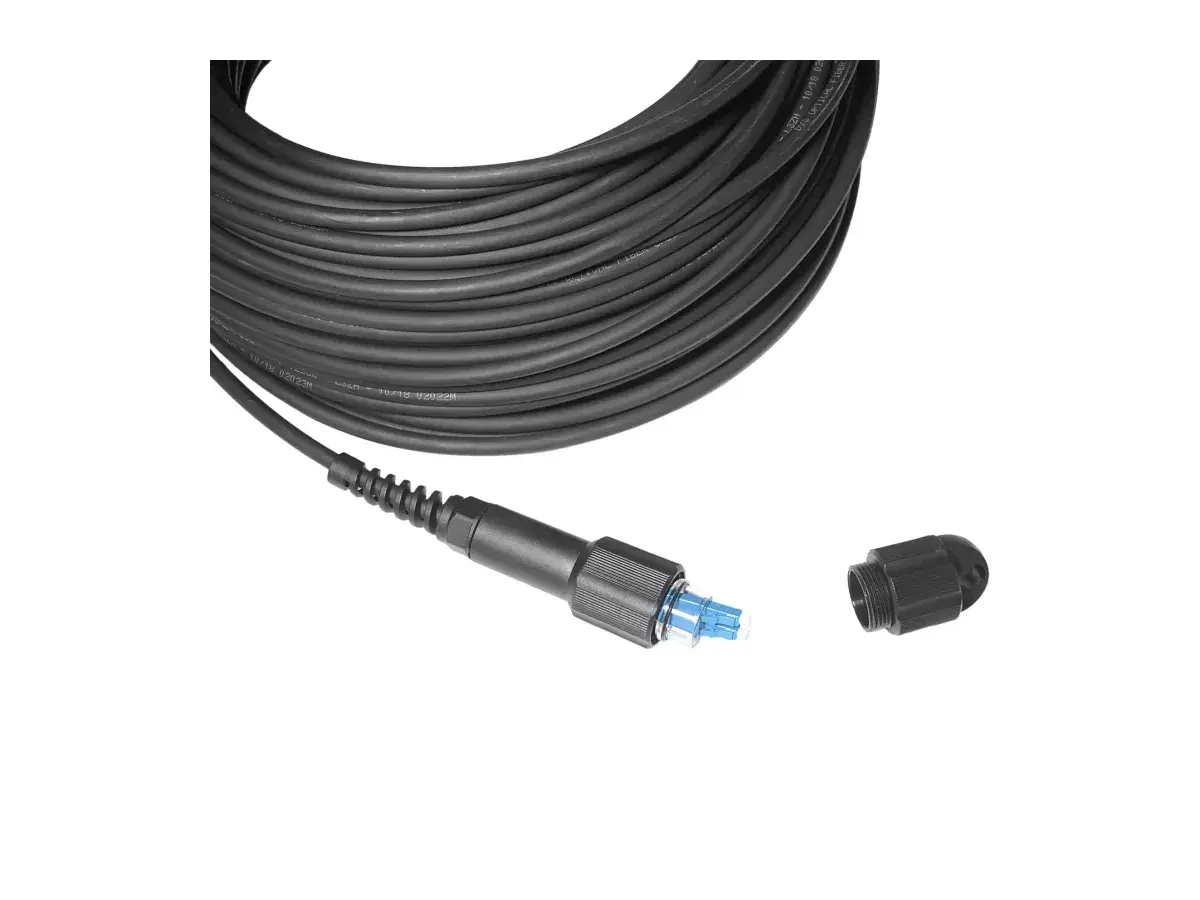

Connecteur PDLC extérieur étanche
Le cordon extérieur PDLC est un connecteur polyvalent pour la connexion entre le boîtier de distribution et le RRH dans les applications de tête radio distante pour pylônes de téléphonie mobile.
Spécifications complètes, échantillons et tarifs de gros sur demande — nous répondons généralement sous 24 heures.
Testé à 100 % avant expédition
Perte d'insertion et de réflexion (IL/RL) vérifiée sur chaque assemblage
Fabricant depuis 17 ans
Trois usines en propre avec plus de 100 lignes de production
Intégration verticale
Extrusion de câbles, moules et assemblage sous un même toit
Description
The PDLC outdoor cable assembly is a multi-purpose connector for connection between the distribution box and the RRH in Remote Radio Head cell tower applications. Its standard DLC connector mates with standard LC adapters, and its compact design supports a broad temperature range and a wide range of indoor and outdoor cables for easy, reliable and cost-effective installation.
Technical Specifications
Optical & Performance Parameters
Item | SM-UPC (Typical / MAX) | SM-APC (Typical / MAX) | MM-UPC (Typical / MAX) |
|---|---|---|---|
Insertion loss | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB |
Return loss | Min. 50 dB | Min. 60 dB | Min. 30 dB |
Item | Single mode | Multi mode |
|---|---|---|
Operating wavelength | 1310 nm ~ 1550 nm | 850 nm ~ 1300 nm |
Test wavelength | 1310 nm & 1550 nm | 850 nm & 1300 nm |
Élément | Paramètre |
|---|---|
Durabilité | 200 cycles |
Température de fonctionnement | -20 à +70 °C |
Température de stockage | -40 à +85 °C |
Température d'installation | -20 à +70 °C |
Indice d'étanchéité | IP68 |
Plage de diamètres de câble | 7.0 mm |
Normes | Conforme à GR-1320, IEC 61753-1, IEC 61754-4 |
Assemblage
Élément | SM-UPC | SM-APC | MM-UPC |
|---|---|---|---|
Perte d'insertion | Max. 0.3 dB + 0.35 dB/km × L | Max. 0.3 dB + 0.35 dB/km × L | Max. 0.3 dB + 3.0 dB/km × L |
Perte de retour | Min. 50 dB | Min. 60 dB | Min. 30 dB |
Caractéristiques
- Connecteur DLC standard, s'accouple avec un adaptateur LC standard
- Disponible en version monomode et multimode
- Protection IP68 contre l'eau et la poussière
- Conception compacte
- Large plage de températures et vaste gamme de câbles intérieurs et extérieurs
- Utilisation simple, installation fiable et économique
Applications
- Usage extérieur polyvalent
- Connexion entre le boîtier de distribution et le RRH
- Déploiement dans les applications RRH sur pylônes cellulaires
