Boîtier terminal extérieur
Boîtier MST FTTX-A
Le terminal de service multiports FTTX-A connecte un câble de transport à plusieurs câbles de distribution, servant de point de jonction compact et résistant aux intempéries pour les réseaux d'accès optiques.
Spécifications complètes, échantillons et tarifs de gros sur demande — nous répondons généralement sous 24 heures.
Testé à 100 % avant expédition
Perte d'insertion et de réflexion (IL/RL) vérifiée sur chaque assemblage
Fabricant depuis 17 ans
Trois usines en propre avec plus de 100 lignes de production
Intégration verticale
Extrusion de câbles, moules et assemblage sous un même toit
Description
Le terminal de service multiports FTTX-A connecte un câble de transport à plusieurs câbles de distribution, servant de point de jonction compact et résistant aux intempéries pour les réseaux d'accès optiques. Son intérieur peut être équipé d'un répartiteur PLC, de pigtails, d'un câble MPO ou d'une solution personnalisée, éliminant ainsi les pertes associées aux épissures par fusion superflues.
Spécifications Techniques
Paramètres du Produit
Caractéristique | Spécification |
|---|---|

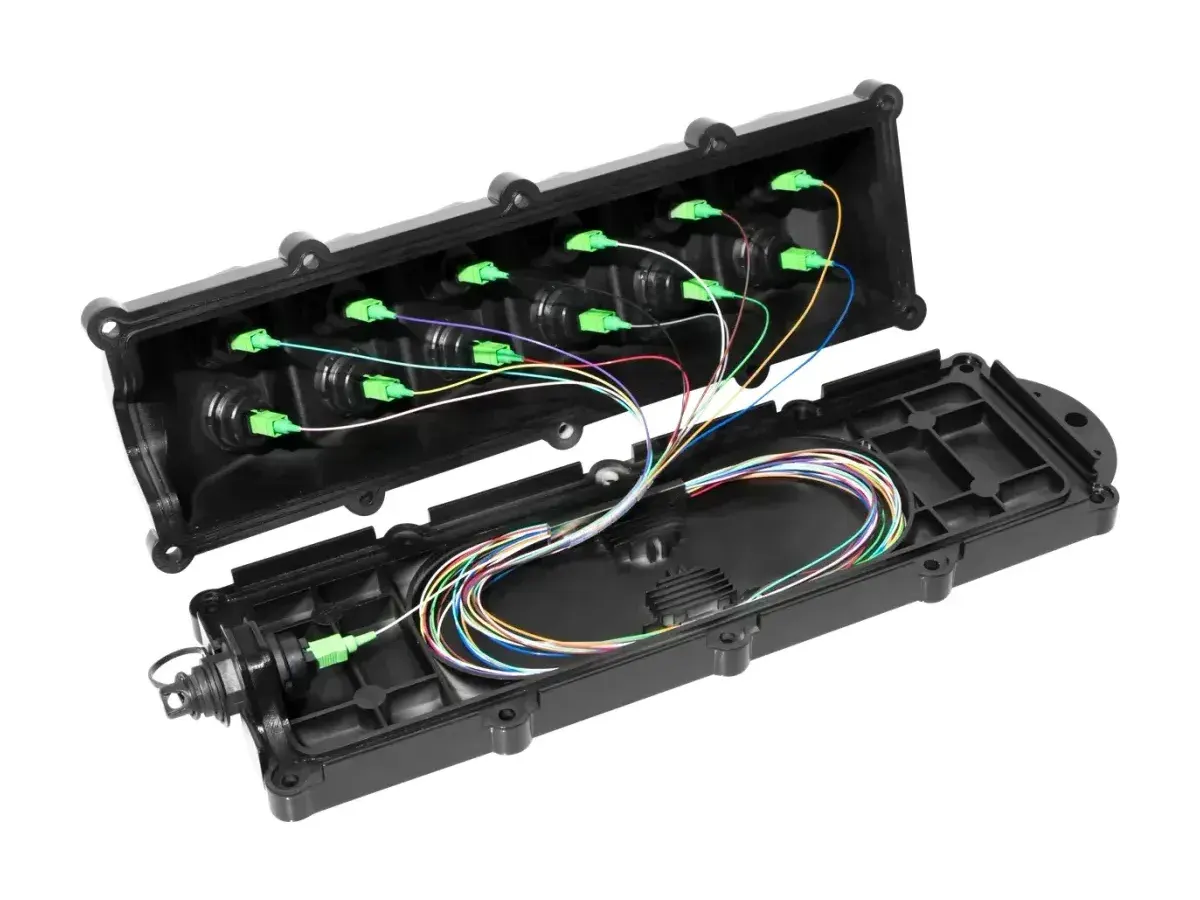

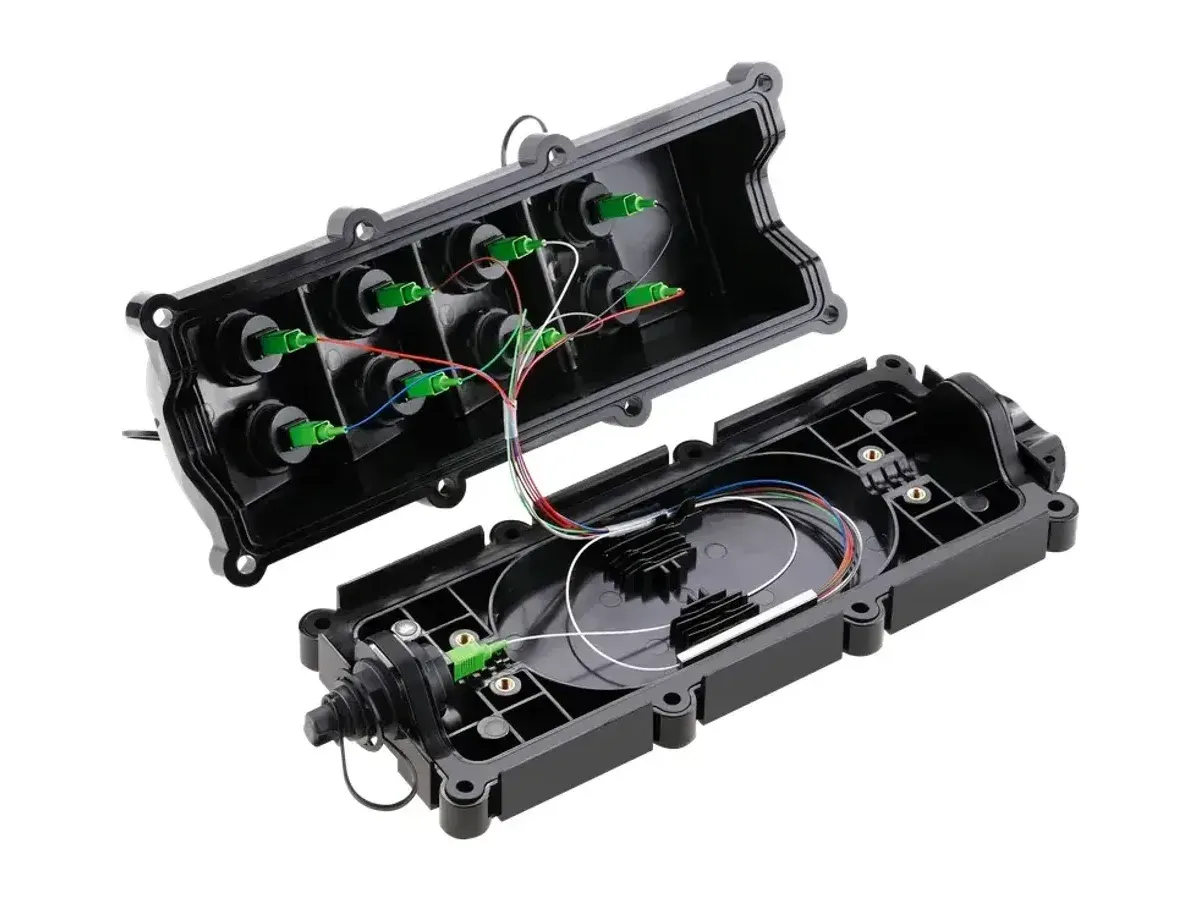

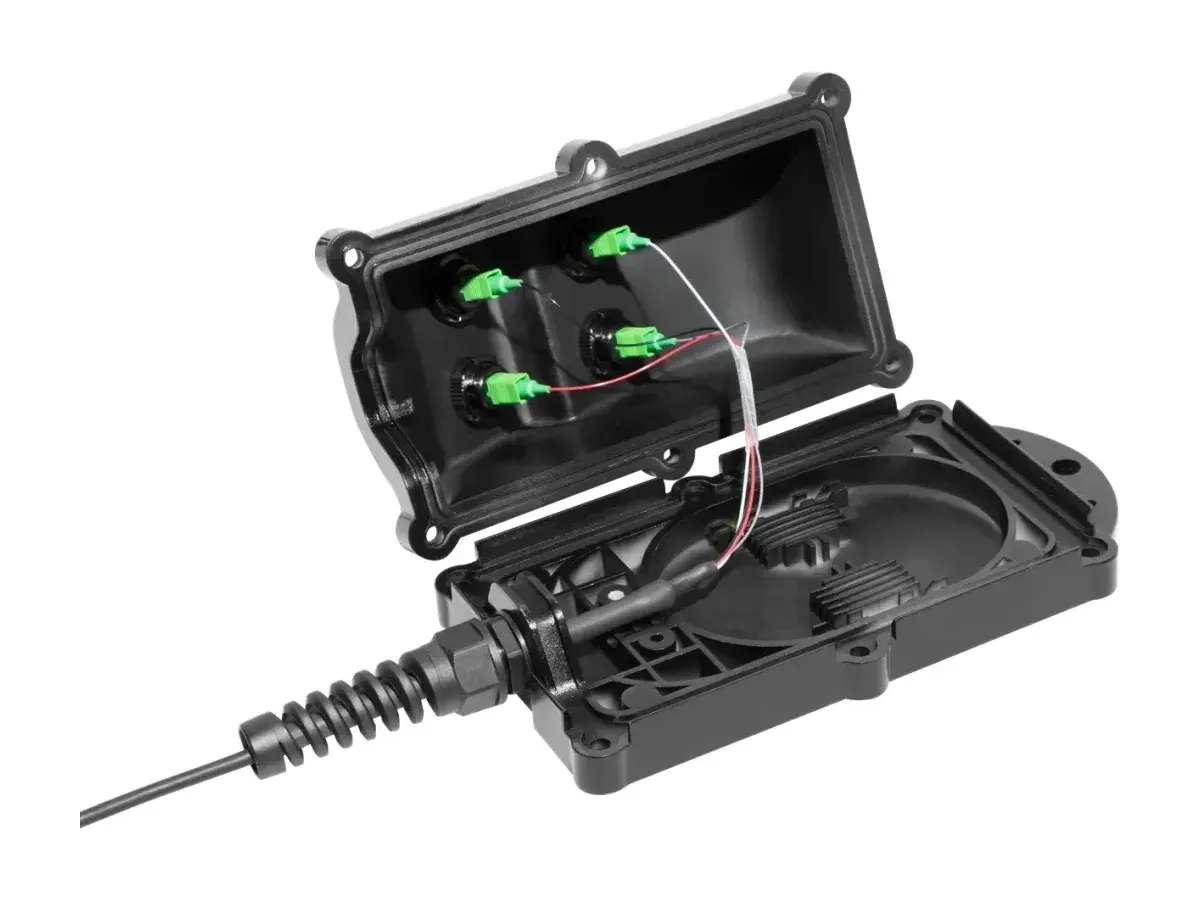

Dimensions (L×l×H) | 200×120×85 mm (4 fibres) / 280×120×85 mm (8 fibres) / 418×120×85 mm (12 fibres) |
Matériau | PC |
Indice d'étanchéité | IP68 |
Plage de température | -40 ~ +85 ℃ |
Diamètre du câble d'entrée | 15 mm |
Diamètre extérieur du câble rond | 6.0 mm à 12.0 mm |
Dimensions du câble plat | 4.0×7.0 mm, 4.0×8.0 mm, 4.5×8.5 mm, 6.0×11.0 mm |
Matériau de la gaine du câble | LSZH, PE ou TPU |
Rayon de courbure | 20D |
Résistance à l'écrasement du câble | 500 N/cm à long terme |
Résistance à la traction | 1200 N à long terme |
Résistance aux UV | ISO 4892-3 |
Classement de protection incendie | UL94-V0 |
Nombre de tubes de protection d'épissure | ≥24 pcs |
Options de coupleurs PLC par capacité
Capacité | Coupleur PLC |
|---|---|
4 fibres | 1 pc (SC 1×4 PLC) |
8 fibres | 1 pc (SC 1×8 PLC) ou 1 pc (LC 1×8 PLC) |
12 fibres | 1 pc (SC 1×12 PLC) |
— | 1 pc (SC 1×16 PLC) / 1 pc (SC 1×24 PLC) |
Configuration des ports
Élément | Standard | Optionnel |
|---|---|---|
Orifice d'entrée | PG13.5 | Mini SC, connecteur H (Optitap), Stap, MPO, ODVA ou personnalisé |
Orifice de sortie | Mini SC, connecteur H | Mini SC, connecteur H (Optitap), Stap, MPO, ODVA ou personnalisé |
Orifice d'extension | Fermé | Mini SC, connecteur H (Optitap), Stap, MPO, ODVA ou personnalisé |
Caractéristiques
- Différents ports de connecteurs en option, tels que ODVA (SC, LC, MPO), connecteur H (compatible Optitap), Stap (compatible Optitap), Mini SC (compatible raccordement rapide).
- Coût d'installation réduit et vitesse accrue de l'interconnexion client.
- Étanchéité IP68 — élimine le risque d'infiltration d'eau et empêche toute intrusion indésirable sur le terrain.
- Élimine les pertes liées aux épissures par fusion excédentaires.
- Peut être équipé à l'intérieur d'un coupleur PLC, de pigtails, d'un câble MPO ou d'une solution personnalisée.
Applications
- Réseaux d'accès fibre optique en extérieur
- Déploiements Fiber-to-the-x (FTTx) et de réseaux d'accès
- Montage mural, montage aérien, montage sur poteau, montage sur socle
