Câble Trunk MPO/MTP
Câbles trunk MPO/MTP préconnectorisés pour les liaisons entre points de brassage. Consultez les nombres de fibres, gaines et performances optiques documentés avant de demander une configuration.
Spécifications complètes, échantillons et tarifs de gros sur demande — nous répondons généralement sous 24 heures.
Testé à 100 % avant expédition
Perte d'insertion et de réflexion (IL/RL) vérifiée sur chaque assemblage
Fabricant depuis 17 ans
Trois usines en propre avec plus de 100 lignes de production
Intégration verticale
Extrusion de câbles, moules et assemblage sous un même toit
Description

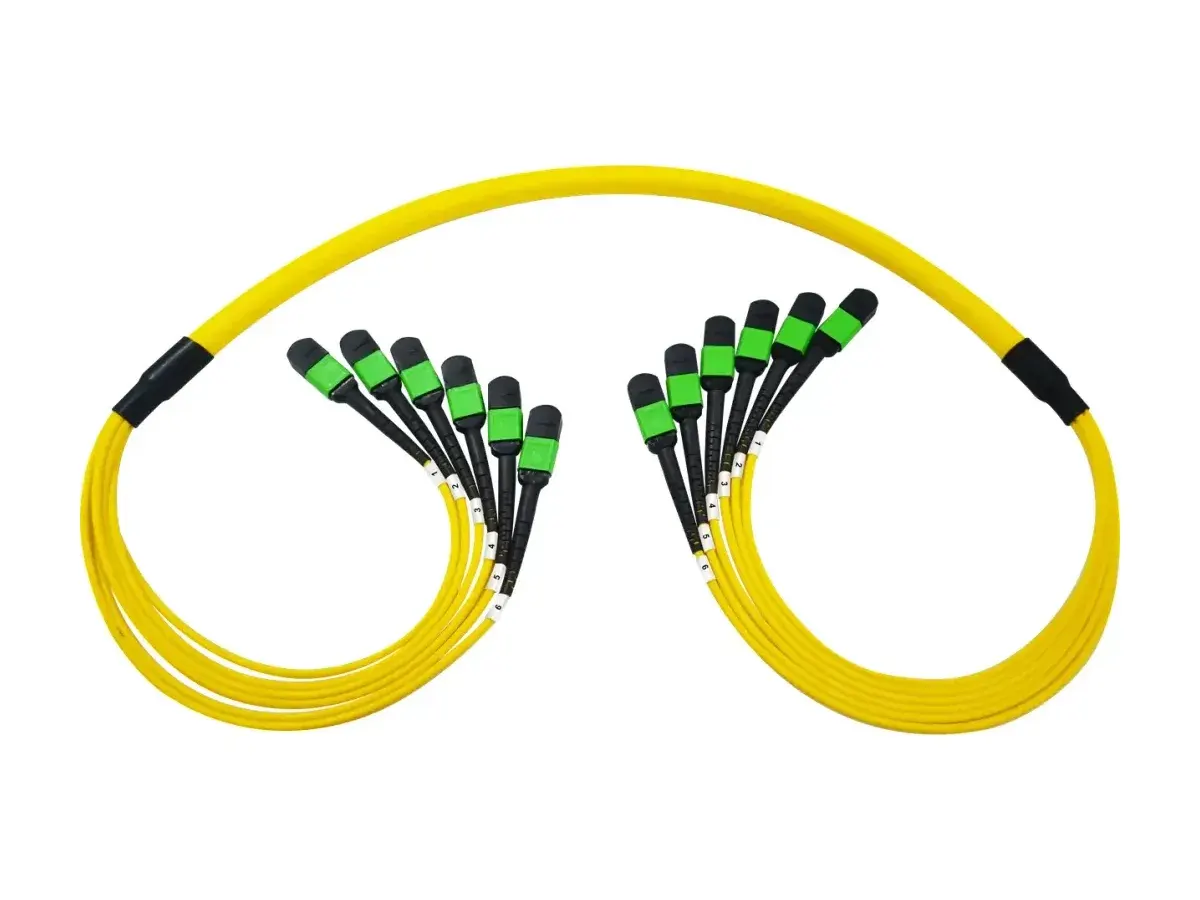

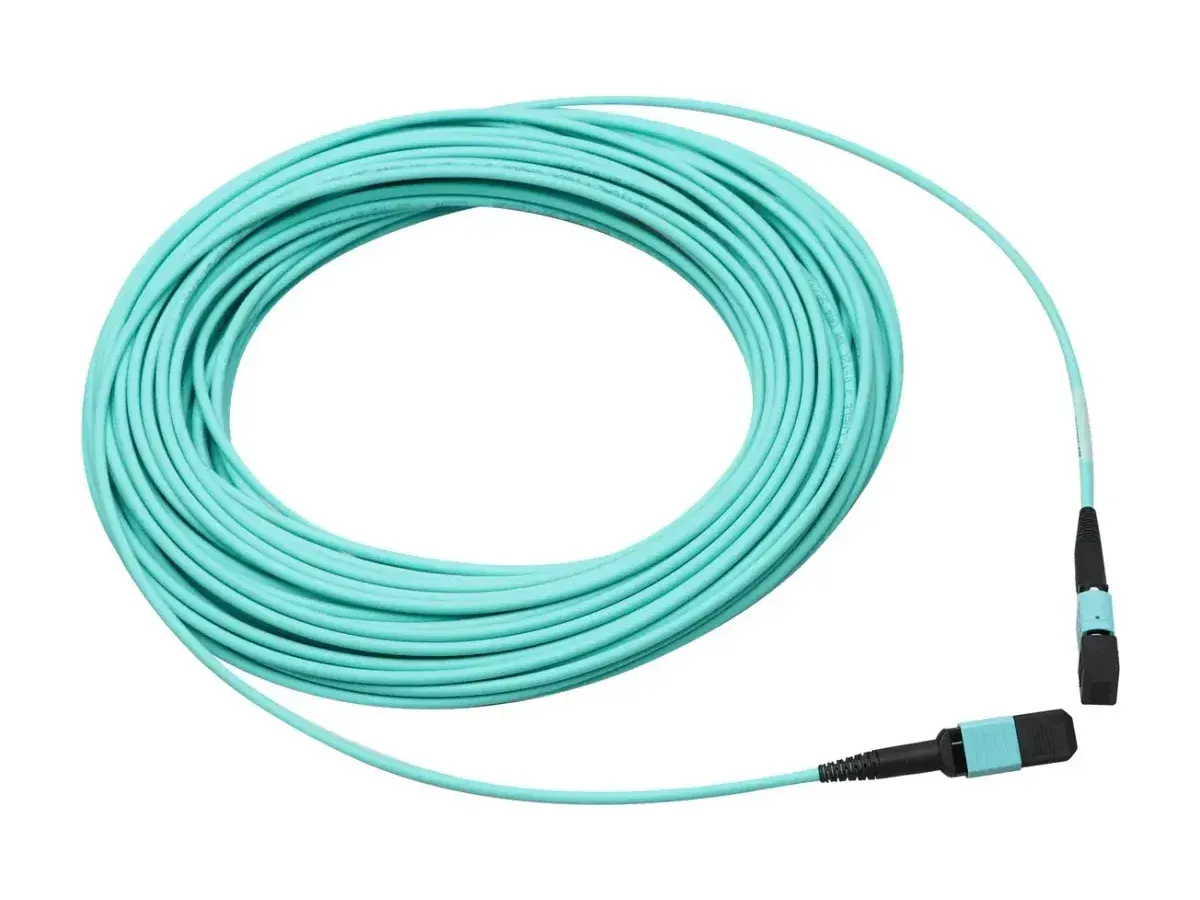

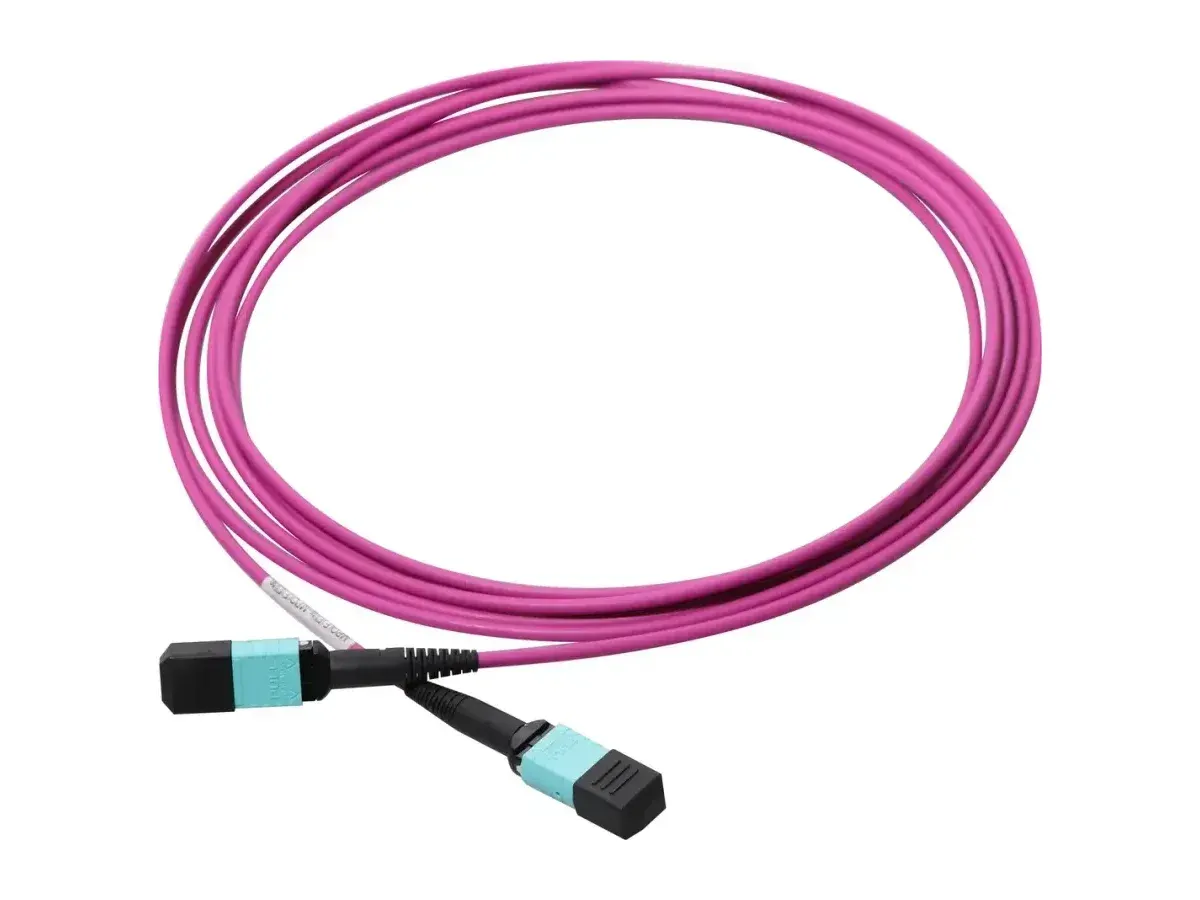

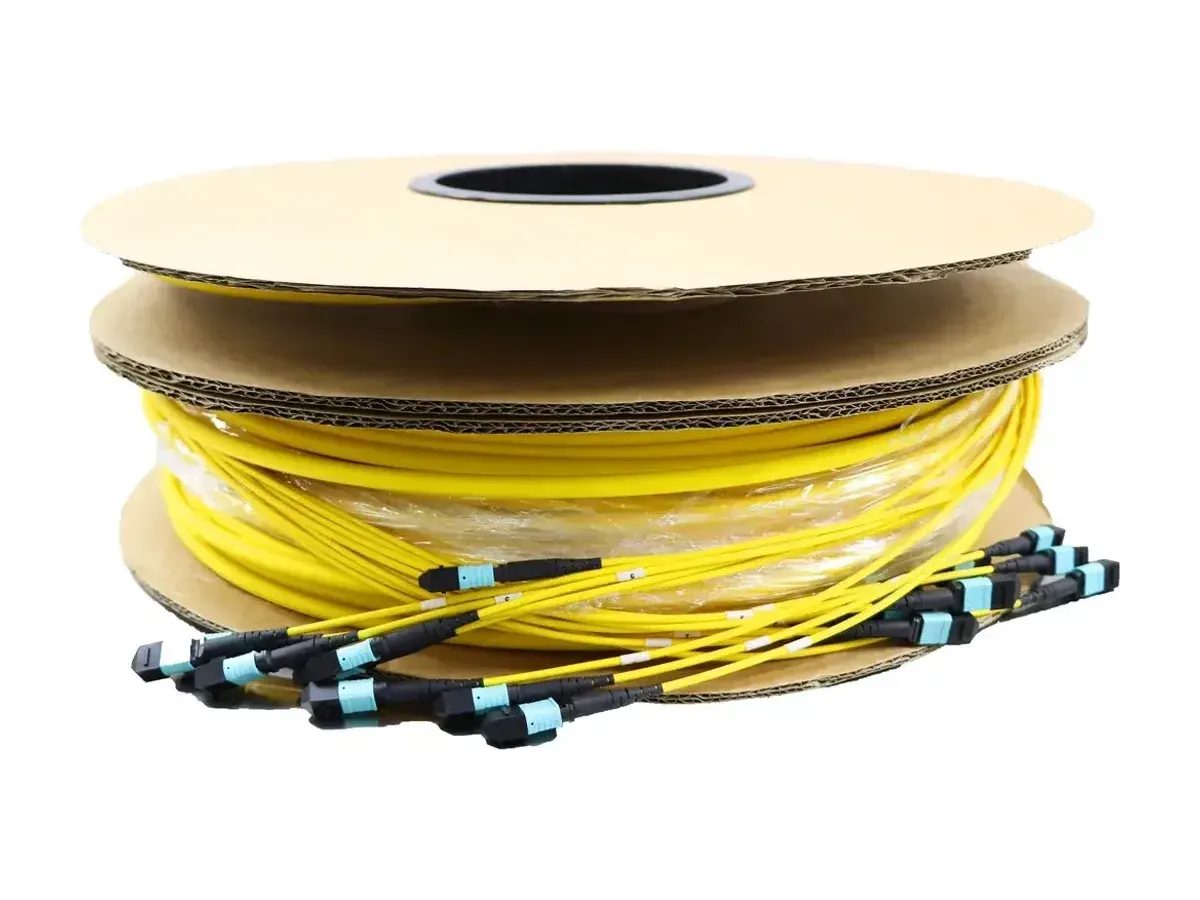

Ces câbles trunk MPO/MTP sont 100 % préconnectorisés et testés en usine pour garantir les performances de transfert, permettant une configuration rapide et un temps d'installation réduit. Ils prennent en charge les applications réseau 40G et 100G et sont disponibles avec des matériaux de gaine LSZH, OFNR et OFNP. Des nombres de fibres jusqu'à 12F, 24F, 48F, 72F, 96F et 144F sont disponibles, et des produits personnalisés peuvent être fabriqués sur commande.
Spécifications techniques
Performances optiques
Connecteur | Mode | Férule | IL max. standard (dB) | RL min. standard (dB) | IL max. Élite (dB) | RL min. Élite (dB) |
|---|---|---|---|---|---|---|
MPO/MTP | SM | 12F/APC | ≤0.70 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 24F/APC | ≤0.75 | ≥60 | ≤0,35 | ≥60 |
MPO/MTP | SM | 48F/APC | ≤0,75 | ≥60 | — | — |
MPO/MTP | MM | 12F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
MPO/MTP | MM | 24F/PC | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
MPO/MTP | MM | 48F/PC | ≤0,50 | ≥20 | — | — |
Longueur d'onde de test : SM à 1310/1550 nm, MM à 850/1300 nm. Conformité aux normes : GR-326, GR-1435.
Propriétés mécaniques
Paramètre | Critères | Conformité |
|---|---|---|
ΔIL après 50 connexions (MPO/MTP) | ≤0.3 dB | GR-1435 |
ΔIL après 500 connexions (LC/SC/FC/ST) | ≤0.2 dB | IEC 61300-2-2 |
Rayon de courbure min. (dynamique) | 20 × OD (diamètre du câble) | — |
Rayon de courbure min. (statique) | 15 × OD (diamètre du câble) | — |
Conditions environnementales
Paramètre | Critères | Conformité |
|---|---|---|
Température de fonctionnement | -40 ~ 60 ℃ | IEC 61753-1 |
Température de stockage | -45 ~ 85 ℃ | — |
Caractéristiques
- 100 % préconnectorisé et testé en usine pour garantir les performances de transmission
- Configuration et mise en réseau rapides, réduisant le temps d'installation
- Prend en charge les applications réseau 40G et 100G
- Matériau de la gaine : LSZH, OFNR, OFNP disponibles
- Prend en charge jusqu'à 12F, 24F, 48F, 72F, 96F, 144F ; produits personnalisés disponibles
Applications
- Réseau de communication de données
- Réseau d'accès pour système optique
- Réseau de stockage (SAN) / Fibre Channel
- Architectures à haute densité
Avant de commander
Point | Informations à fournir |
|---|---|
Connexion et interfaces | Équipement ou module à chaque extrémité ; format MPO/MTP et nombre de connecteurs. |
Nombre de fibres | Distinguez le total de fibres de l’ensemble et les positions de chaque connecteur. |
Type de fibre | Indiquez la classe monomode ou multimode connue ; ne choisissez pas selon le seul débit. |
Broches, polissage et polarité | Confirmez les extrémités A et B séparément. Fournissez un schéma ou demandez de l’aide. |
Longueur et gaine | Longueur, tolérance, conditions de pose et gaine ; la série mentionne LSZH, OFNR et OFNP. |
Exigence optique | Consultez la ligne SM/MM et Standard/Elite adaptée ; distinguez connexion accouplée et canal complet. |
Quantité et livraison | Quantité et date souhaitée. Disponibilité, minimum de commande et livraison sont confirmés par projet. |
Documents | Demandez des spécifications ou informations de test. Envoyez plans et nomenclatures par e-mail ; le formulaire ne reçoit pas de pièces jointes. |
Renseignez seulement les besoins connus. Les options d’une série ne garantissent pas toutes les combinaisons. Les pertes et longueurs d’onde de test concernent les configurations documentées ; un tiret ne signifie pas une perte nulle. Notre équipe confirmera la configuration adaptée.
