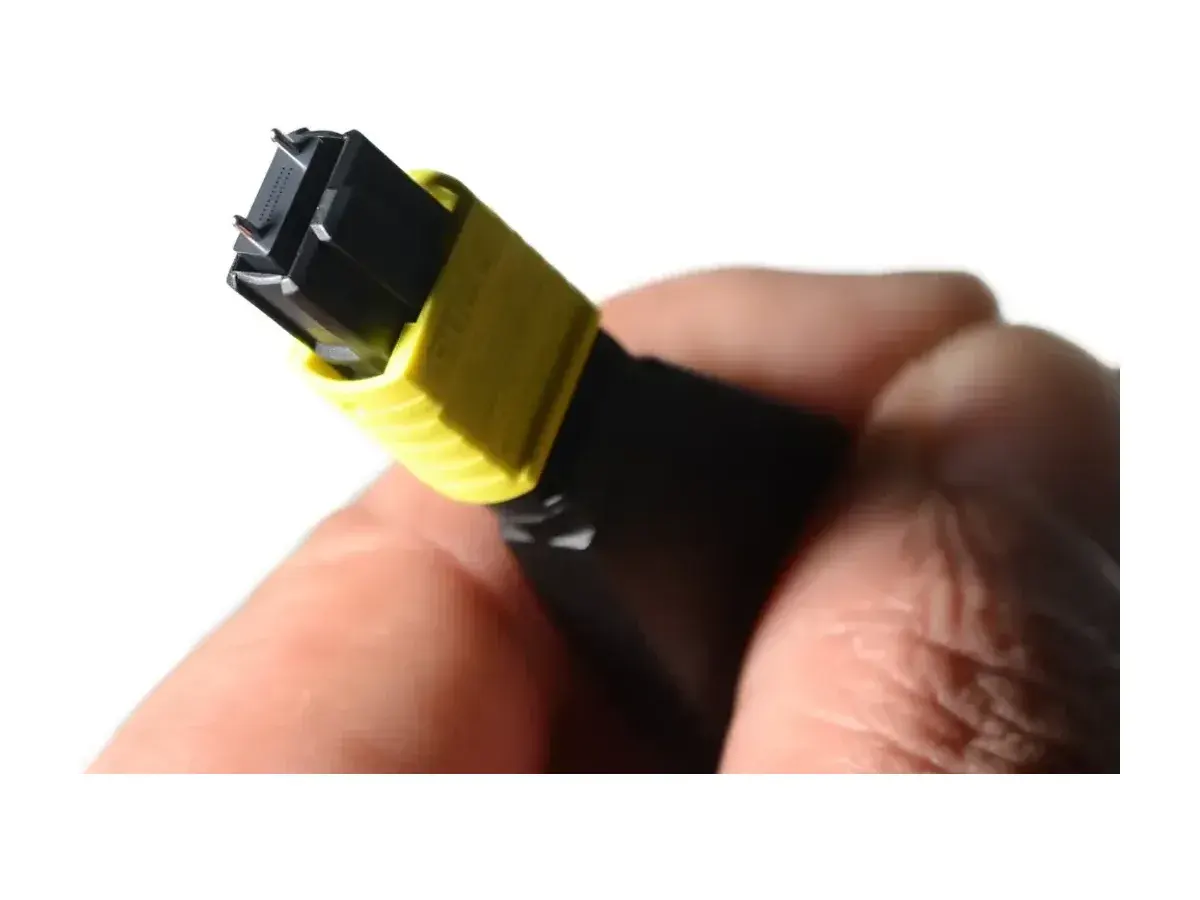

Loopback MPO/MTP
Estos loopbacks se ofrecen en una amplia variedad de configuraciones de cableado y tipos de fibra, y todas las unidades cumplen con los estándares de interconectividad TIA/EIA e IEC.
Especificaciones completas, muestras y precios por volumen a petición. Solemos responder en 24 horas.
Pruebas al 100 % antes del envío
Pérdida de inserción y retorno (IL/RL) verificada en cada ensamblaje
Fabricante con 17 años de experiencia
Tres fábricas propias con más de 100 líneas de producción
Integración vertical
Extrusión de cables, moldes y ensamblaje bajo un mismo techo
Descripción
Estos loopbacks se ofrecen en una amplia variedad de configuraciones de cableado y tipos de fibra, y todas las unidades cumplen con los estándares de interconectividad TIA/EIA e IEC. Se instalan y retiran con facilidad, están disponibles con o sin lengüetas de extracción, y son compactos y portátiles con una función para cordón.
Especificaciones técnicas
Rendimiento óptico
Conector | Modo | Férula | IL máx. estándar (dB) | RL mín. estándar (dB) | IL máx. élite (dB) | RL mín. élite (dB) |
|---|---|---|---|---|---|---|
MPO/MTP | SM | 12F/APC | ≤0.70 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | SM | 24F/APC | ≤0.75 | ≥60 | ≤0.35 | ≥60 |
MPO/MTP | MM | 12F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
MPO/MTP | MM | 24F/PC | ≤0.50 | ≥20 | ≤0.35 | ≥20 |
Longitud de onda de prueba: SM @ 1310/1550nm, MM @ 850/1300nm. Conformidad con estándares: GR-326, GR-1435.
Propiedades mecánicas
Ítem | Criterios | Conformidad |
|---|---|---|
ΔIL tras 50 acoplamientos (MPO/MTP) | ≤0.3 dB | GR-1435 |
ΔIL tras 500 acoplamientos (LC/SC/FC/ST) | ≤0.2 dB | IEC 61300-2-2 |
Radio de curvatura mínimo (dinámico) | 20 × DE (diámetro del cable) | — |
Radio de curvatura mín. (estático) | 15 × DE (diámetro del cable) | — |
Condiciones ambientales
Parámetro | Criterios | Conformidad |
|---|---|---|
Temperatura de funcionamiento | -40 ~ 60 ℃ | IEC 61753-1 |
Temperatura de almacenamiento | -45 ~ 85 ℃ | — |
Características
- Disponibles en una amplia variedad de configuraciones de cableado y tipos de fibra
- Todos los loopbacks cumplen con los estándares de interconexión TIA/EIA e IEC
- Disponibles en 8, 12 y 24 fibras
- Fácil instalación/extracción, disponibles con o sin lengüetas de tiro
- Compactos y portátiles con opción de cordón de sujeción
Aplicaciones
- Pruebas ópticas 40GbE QSFP+
- Investigación y desarrollo
- Pruebas de fabricación
- Diagnóstico y resolución de problemas
- Control de calidad
- Formación
