Serie de Cableado FTTA

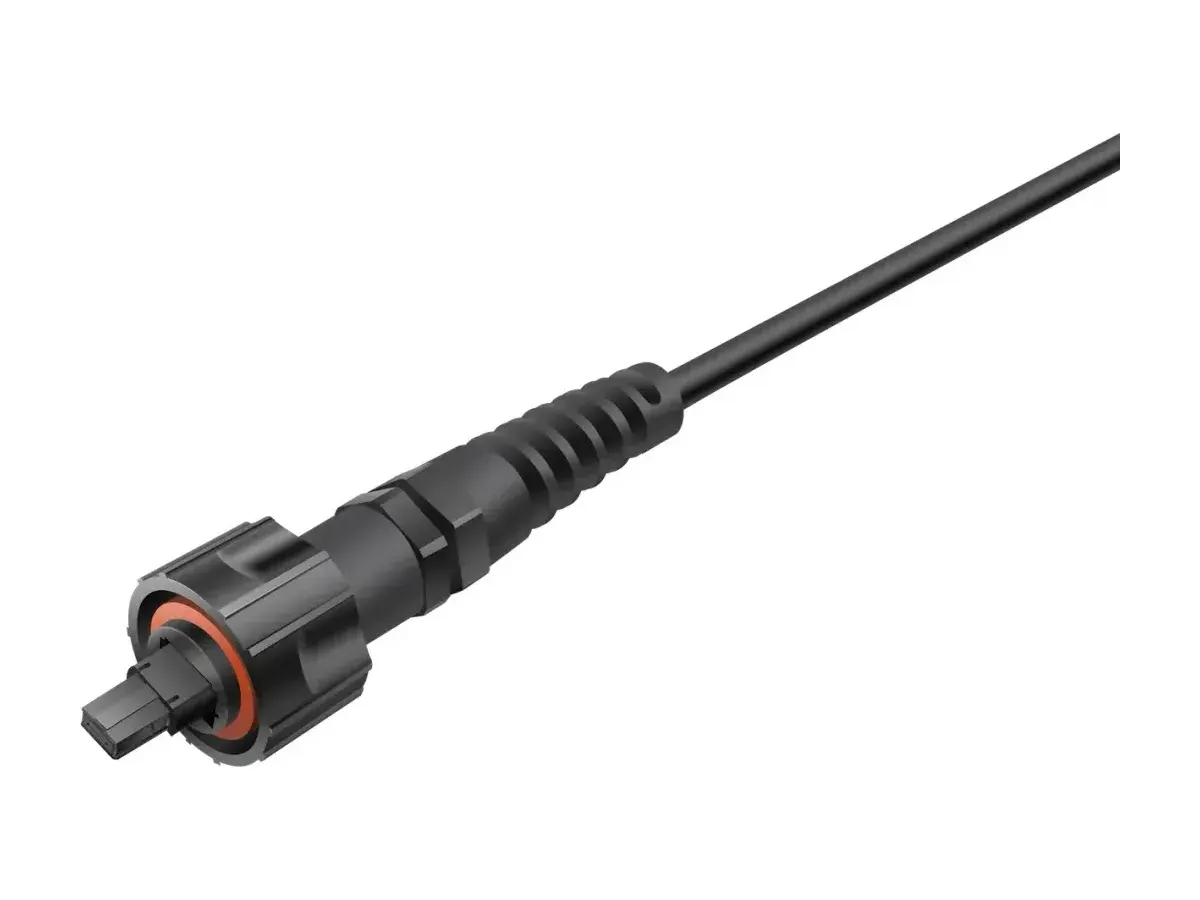

Conector ODVA (SC, LC, MPO)
El ensamblaje de cable para exteriores ODVA (SC, LC, MPO) es una solución rentable para terminación interna, que ofrece protección IP68 contra agua, niebla salina y humedad en un rango de operación para planta externa de -40 a +85 °C.
Especificaciones completas, muestras y precios por volumen a petición. Solemos responder en 24 horas.
Pruebas al 100 % antes del envío
Pérdida de inserción y retorno (IL/RL) verificada en cada ensamblaje
Fabricante con 17 años de experiencia
Tres fábricas propias con más de 100 líneas de producción
Integración vertical
Extrusión de cables, moldes y ensamblaje bajo un mismo techo
Descripción
El ensamblaje de cable para exteriores ODVA (SC, LC, MPO) es una solución rentable para terminación interna, que ofrece protección IP68 contra agua, niebla salina y humedad en un rango de operación para planta externa de -40 a +85 °C. Es interconectable con otros adaptadores LC industriales según la norma IEC 61076-3-106 y se instala y retira sin herramientas especiales.
Especificaciones técnicas
Parámetros ópticos y de rendimiento
Ítem | SM-UPC (Típico / MÁX) | SM-APC (Típico / MÁX) | MM-UPC (Típico / MÁX) |
|---|---|---|---|
Pérdida de inserción | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB |
Pérdida de retorno | Mín. 50 dB | Mín. 60 dB | Mín. 30 dB |
Ítem | Monomodo | Multimodo |
|---|---|---|
Longitud de onda de operación | 1310 nm ~ 1550 nm | 850 nm ~ 1300 nm |
Longitud de onda de prueba | 1310 nm & 1550 nm | 850 nm y 1300 nm |
Artículo | Parámetro |
|---|---|
Durabilidad | 200 ciclos |
Temperatura de funcionamiento | -20 a +70 °C |
Temperatura de almacenamiento | -40 a +85 °C |
Temperatura de instalación | -20 a +70 °C |
Grado de impermeabilidad | IP68 (1 m, 1 hora) |
Rango de diámetro del cable | 4.8 mm ~ 7.0 mm |
Normas | Cumple con GR-1320, IEC 61753-1, IEC 61754-4 |
Ensamblaje
Artículo | SM-UPC | SM-APC | MM-UPC |
|---|---|---|---|
Pérdida de inserción | Máx. 0.3 dB + 0.35 dB/km × L | Máx. 0.3 dB + 0.35 dB/km × L | Máx. 0.3 dB + 3.0 dB/km × L |
Pérdida de retorno | Mín. 50 dB | Mín. 60 dB | Mín. 30 dB |
Características
- Solución rentable para terminación interna
- IP68, resistente al agua, a la niebla salina y a la humedad
- Amplio rango de temperatura de funcionamiento para planta externa: de -40 a +85 °C
- Disponible en versiones monomodo y multimodo para compatibilidad con cualquier tipo de fibra común
- Interconectable con otros adaptadores LC industriales según la norma IEC 61076-3-106
- Fácil instalación y desinstalación, no requiere herramientas especiales
Aplicaciones
- Exteriores, multiuso
- Conexión entre caja de distribución y RRH
- Despliegue en aplicaciones de torre celular con Remote Radio Head
- Energías renovables
- Petróleo y gas
