Serie de cableado FTTH

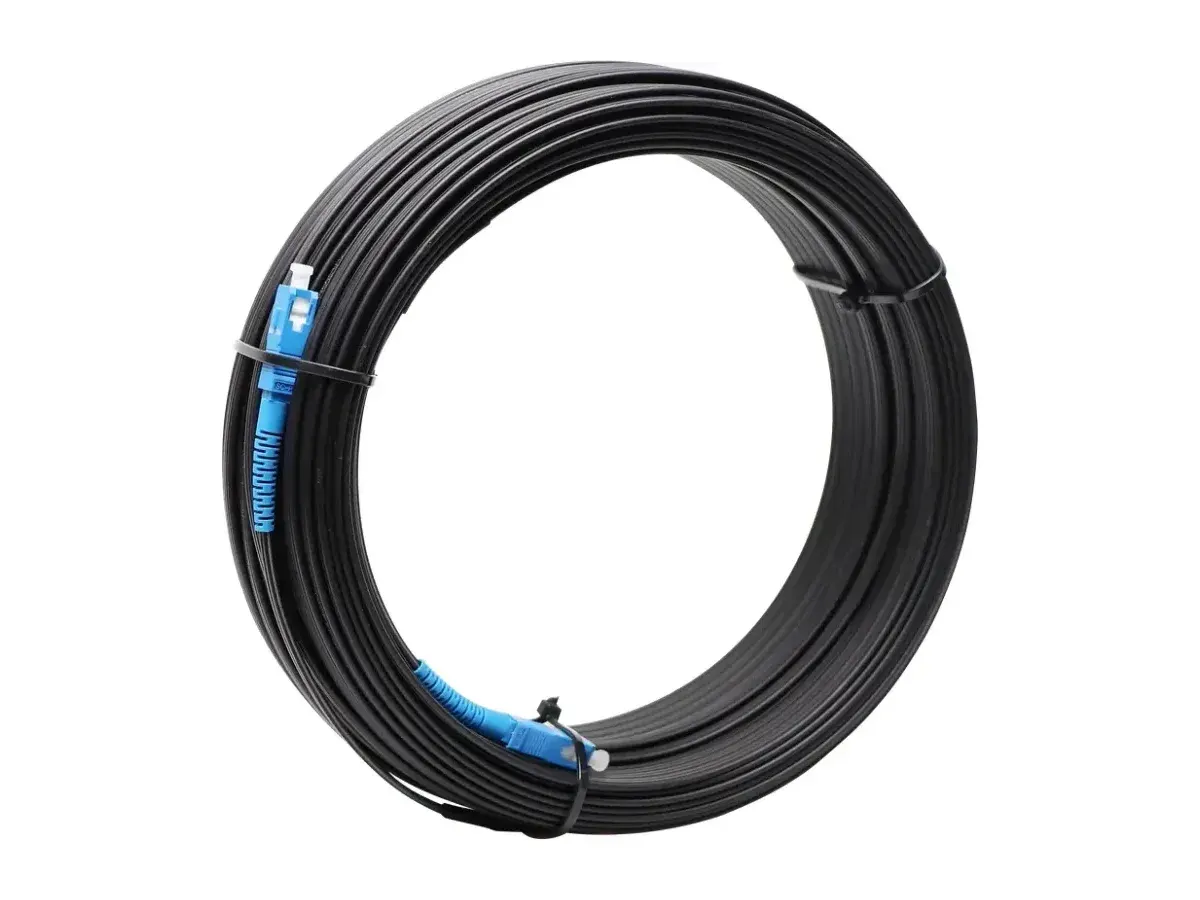

Latiguillo de acometida FTTH
El latiguillo de acometida FTTH es una solución rentable para la terminación en interior de edificios dentro de redes FTTH, para uso en interiores y exteriores, redes de área local y redes de cableado de edificios.
Especificaciones completas, muestras y precios por volumen a petición. Solemos responder en 24 horas.
Pruebas al 100 % antes del envío
Pérdida de inserción y retorno (IL/RL) verificada en cada ensamblaje
Fabricante con 17 años de experiencia
Tres fábricas propias con más de 100 líneas de producción
Integración vertical
Extrusión de cables, moldes y ensamblaje bajo un mismo techo
Description

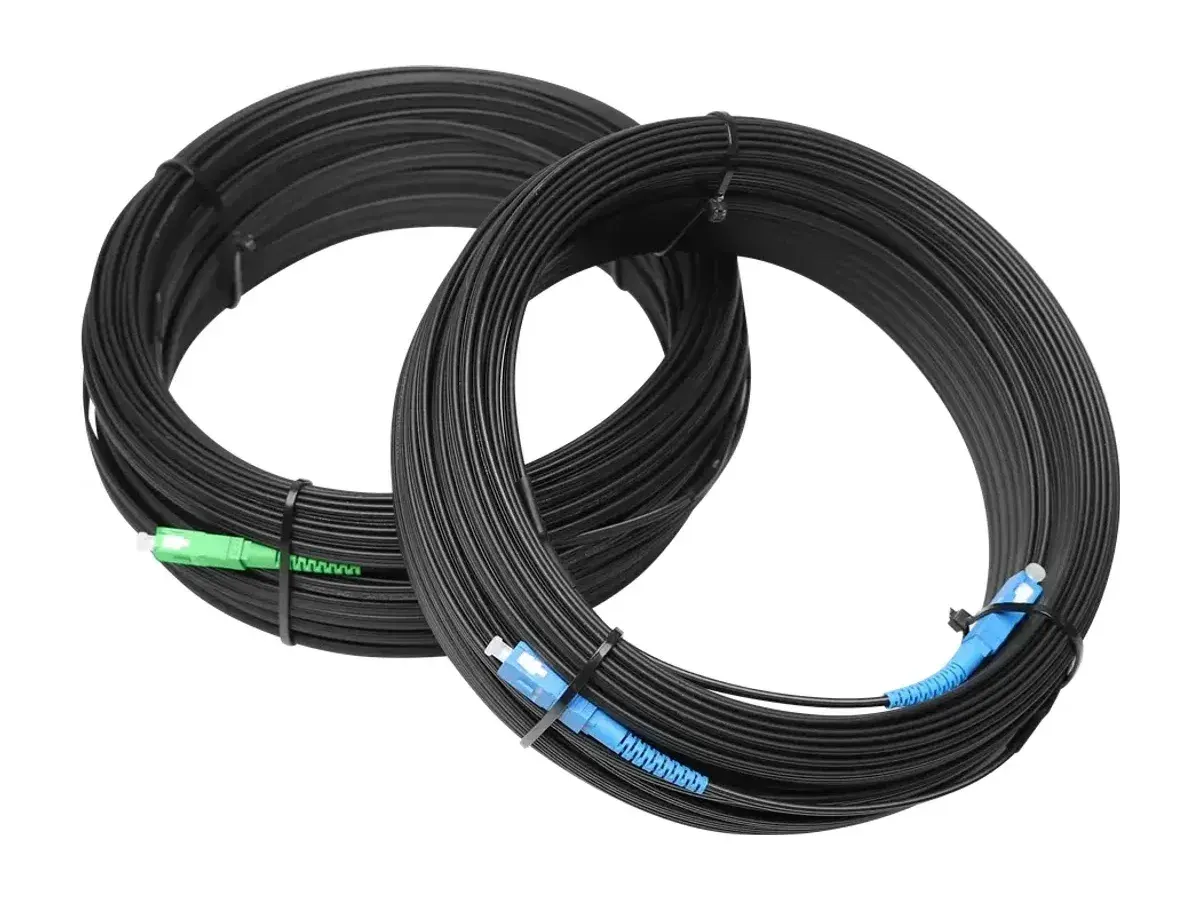

The FTTH Drop Patch Cord is a cost-effective solution for in-house termination within FTTH networks for indoor and outdoor use, local area networks and building cabling networks. Built on butterfly and flat drop cable with a UV-resistant outer material, it provides low-insertion-loss interconnection between instruments, terminal boxes and communication equipment, and is RoHS/REACH compliant.
Technical Specifications
Item | SM-UPC (Typ. / Max) | SM-APC (Typ. / Max) | MM-UPC (Typ. / Max) |
|---|---|---|---|
Insertion Loss | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB | ≤0.15 / ≤0.3 dB |
Return Loss | Min. 50 dB | Min. 60 dB | Min. 30 dB |
Item | Parameter |
|---|---|
Operating Wavelength | SM 1310–1550 nm; MM 850–1300 nm |
Test Wavelength | SM 1310 & 1550 nm; MM 850 & 1300 nm |
Durability | 200 cycles |
Operating Temperature | -20 a +70 ℃ |
Temperatura de almacenamiento | -40 a +85 ℃ |
Temperatura de instalación | -20 a +70 ℃ |
Rango de diámetro del cable | 3.0–5.0 mm; mariposa de 2×3 mm; mariposa de 2×5 mm; plano de 4×7 mm |
Estándares | GR-1320, IEC 61753-1, IEC 61754-4 |
Rendimiento del ensamblaje
Ítem | SM-UPC | SM-APC | MM-UPC |
|---|---|---|---|
Pérdida de inserción | Máx. 0.3 dB + 0.35 dB/km·L | — | Máx. 0.3 dB + 3.0 dB/km·L |
Pérdida de retorno | Mín. 50 dB | Mín. 60 dB | Mín. 30 dB |
Características
- Solución rentable para la terminación en las propias instalaciones
- Baja pérdida de inserción
- Material del latiguillo resistente a los rayos UV
- Rendimiento mecánico conforme a la norma IEC 61754-4
- Materiales conformes con RoHS y REACH
Aplicaciones
- Red FTTH para uso en interiores y exteriores
- Red de área local y red de cableado de edificios
- Interconexión entre instrumentos, caja de terminales y equipos de comunicación
